MS9714可Pin to Pin兼容AD9764

MS9708/MS9714 是一个 8bit/14bit 高速、低功耗数模转换器。当采样速率达到 125MSPS 时，MS9708/MS9714 也能提供优越的 AC 和 DC 性能。可Pin to Pin兼容AD9764。

MS9708/MS9714 DVDD 正常工作电压范围为 +1.8V 到+5.5V，AVDD 正常工作电压范围为+2.7V 到+5.5V，其低功耗特性能够很好地适用于便携式及低耗能产品。

MS9708/MS9714 采用分段电流源结构和特有开关技术，以减少寄生影响和提高动态转换性能。该芯片将边沿触发锁存器和温度补偿带隙基准集成在一起，从而得到一个完整的单片集成电路 DAC 解决方案。电流满刻度输出为 20mA，输出阻抗大于 100kΩ。

互补电流输出提供单端或差分两种应用。电流输出端也可以直接分别与两个输出电阻相接，实现两个互补单端电压输出。

MS9708/MS9714 包含一个 1.2V 内部基准和基准电流控制放大器。基准电流控制放大器能够通过调节外接电阻来设置满刻度电流。MS9708/MS9714 也能接外部基准。在不影响动态特性的情况下，MS9708/MS9714 的输出电流在 2mA 至 20mA 的范围内。

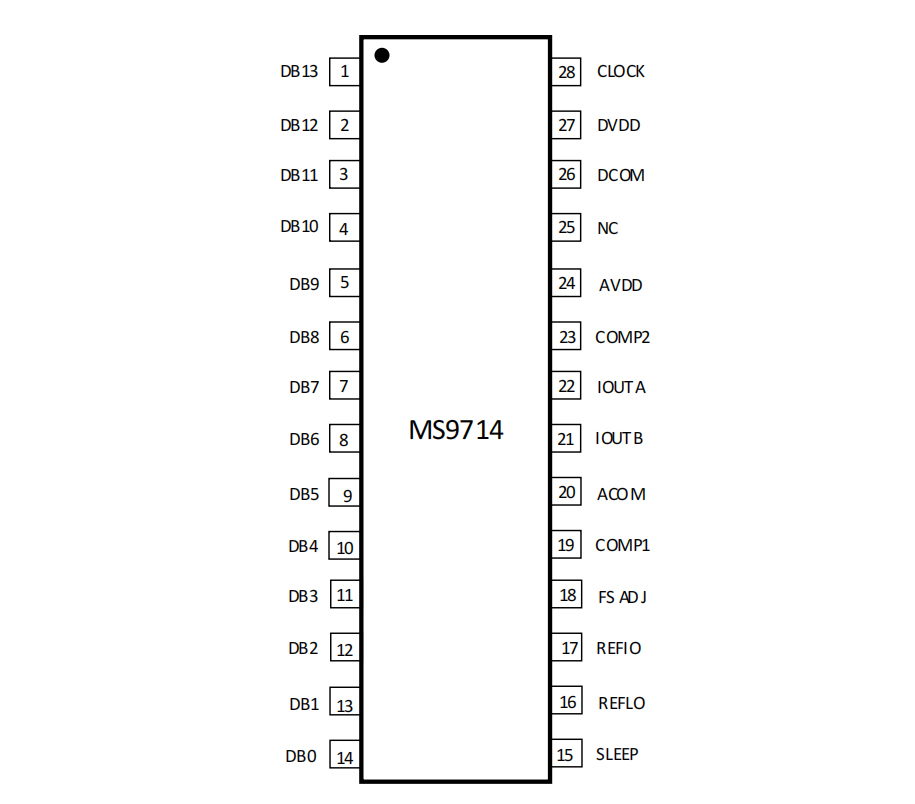

MS9708/MS9714 采用 TSSOP28 封装。

主要特点

8bit 分辨率(MS9708)，14bit 分辨率(MS9714)

更新速率：125MSPS

功耗：190mW @ 5V； 45mW @ 3V

内部基准：1.2V

边沿触发锁存器

TSSOP28 封装

应用

通信

信号重建

便携式设备
