SAR ADC

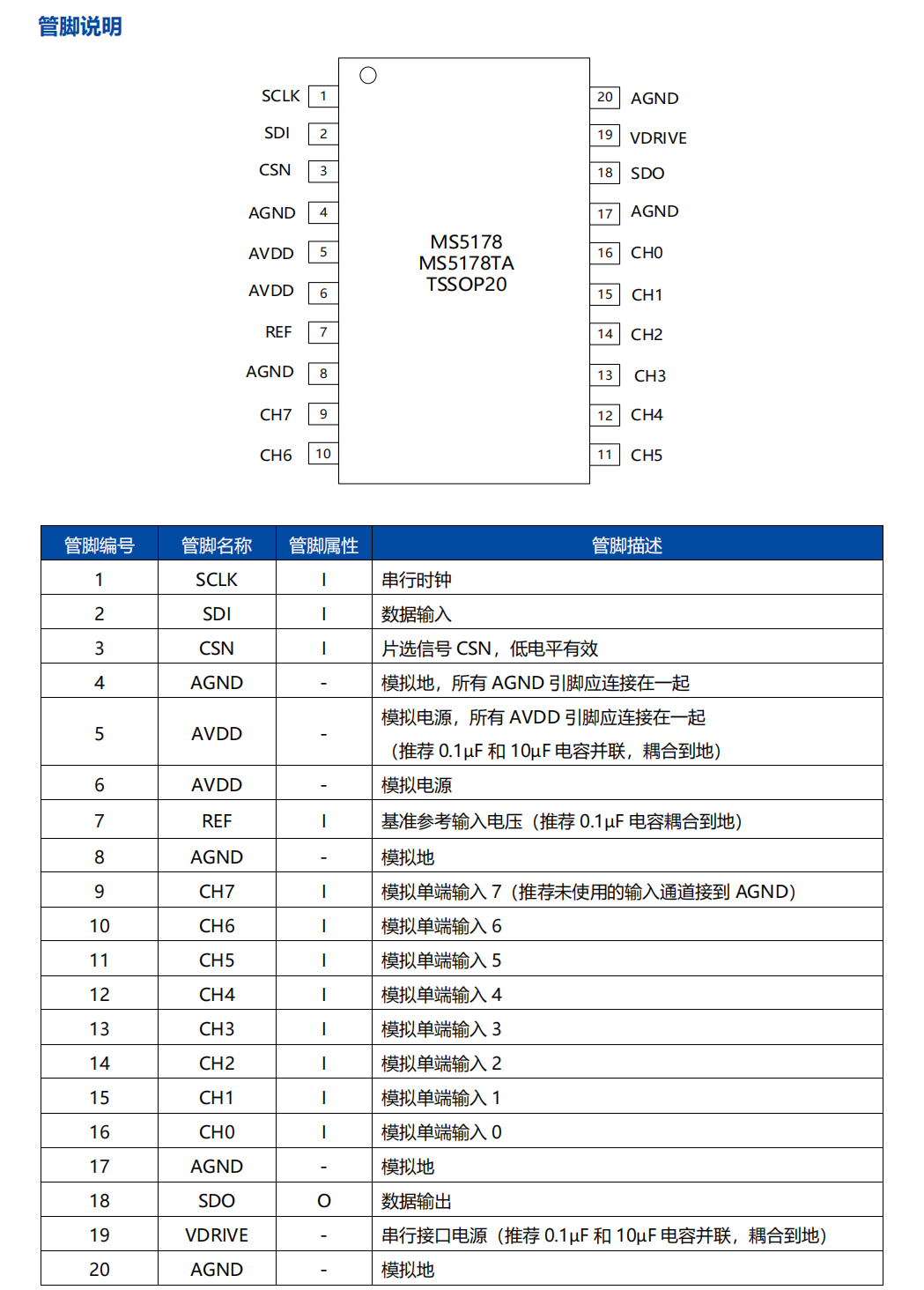

MS5178可Pin to Pin兼容AD7928
MS5178 是 8 通道输入、12 位高速、低功耗逐次逼近型 ADC。单电源供电，工作电压在 2.7V 到5.25V，最高吞吐速率可达 1MSPS。可Pin to Pin兼容AD7928。
片选信号 CSN 和串行时钟 SCLK 共同控制数据的采样和转换过程。CSN 下降沿开启输入信号的采样和转换。该芯片无流水线延迟。主时钟 SCLK 决定芯片的转换时间。通过配置控制寄存器，可选择输入电压范围（0V 到 VREF 或 0V 至 2×VREF），可设置输出编码模式（标准二进制或二进制补码）。可预设通道转换序列。低吞吐速率应用场景，可配置多种关断模式以节省功耗。
主要特点
8通道单端输入，可配置通道序列
吞吐速率：1MSPS
高输入带宽，50kHz输入信号，信纳比至少65dB
支持高速串行接口SPI/QSPI
无流水线延迟
可配置多种电源模式
工作电压：2.7V到5.25V
工作温度范围：-40°C到125°C
低功耗：7.8mW (3V电源&1MSPS吞吐率)；
17.5mW (5V电源&1MSPS吞吐率)；
最大0.5μA（关断模式）
应用
医疗设备
数据采集系统
