高精度数模转换器
MS5208可pin对pin兼容DAC128S085/SGM5348
MS5208T/MS5208N 是一款 12Bit、8 通道输出的电压型DAC，内部集成上电复位电路、轨到轨输出 Buffer。可pin对pin兼容DAC128S085/SGM5348。接口采用三线串口模式，最高工作频率可以到 40MHz，兼容 SPI、QSPI、DSP 接口和 Microwire 串口。输出接到一个轨到轨输出放大器。MS5208T/MS5208N 具有掉电模式，可以提供菊花链工作模式，内部集成两个外接基准端口，一个基准用于通道A 到通道 D，另一个基准输入用于通道 E 到通道 H。

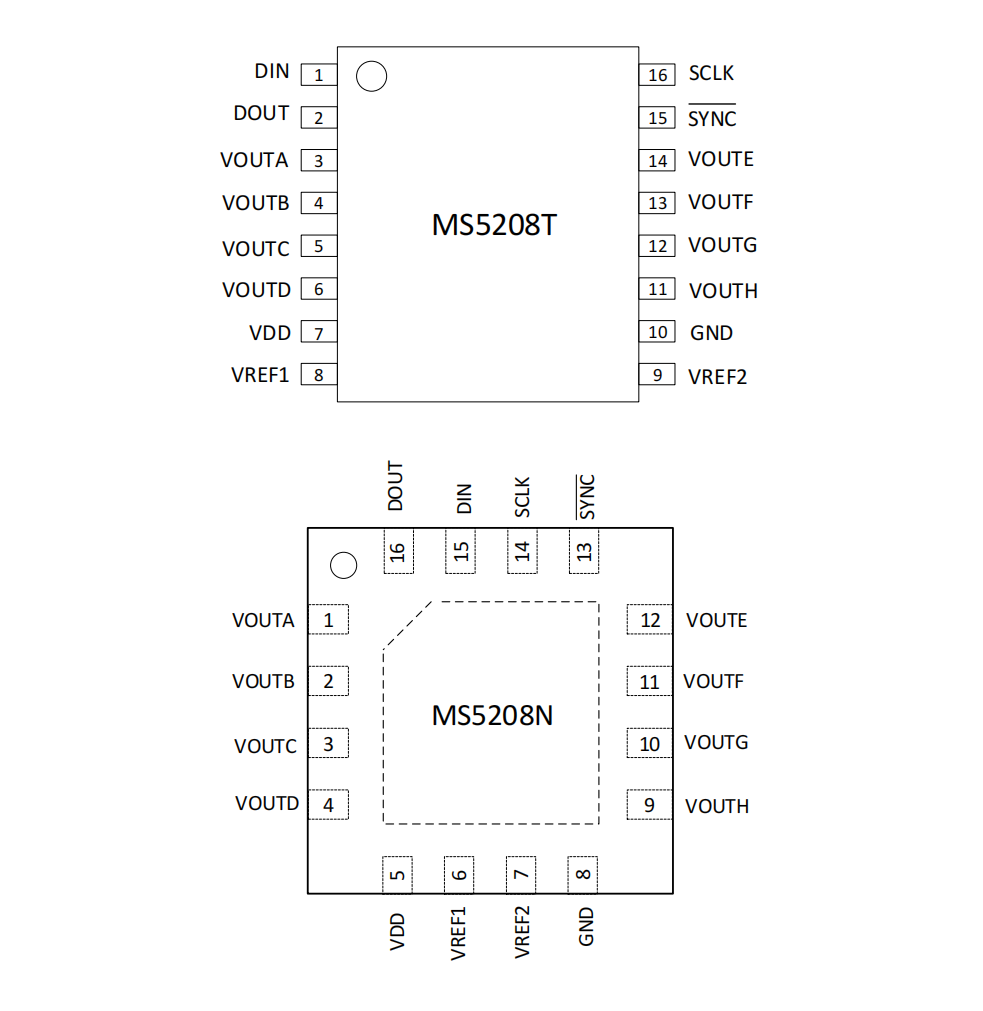

MS5208T/MS5208N 的工作电压范围是 2.7V 到 5.5V，MS5208 提供 TSSOP16、QFN16 封装。
主要特点
确保单调性
低功耗
轨到轨输出电压范围
菊花链模式
上电复位到 0 输出
工作温度范围：-40°C 到 125°C
INL：±2LSB（典型）
DNL：-0.4LSB 到 0.75LSB
建立时间：8.5μs（最大）
零点误差：15mV（最大）
满幅增益误差：-0.75%FSR（最大）
电源电压：2.7V5.5V
应用
便携式仪器仪表
工业过程控制
机械和移动控制设备
可编程电压源和电流源
