音频功放-ClassD
CS8631E
CS8631E是一款32W单声道高效D类音频功率放大电路。先进的EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。CS8631E单通道音频功率放大器是为需要输出高质量音频功率的系统设计的，它采用表面贴装技术，只需少量的外围器件，便使系统具备高质量的音频输出功率。
CS8631E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。CS8631E在供电电压在9V以内，可以驱动低至2Ω负载的扬声器，最高可提供18W的连续功率;在供电电压16V以内，可以驱动低至4Ω负载的扬声器，提供32W的连续功率。CS8631E具有高达92%的效率，使得在播放音乐的时候不需要额外的散热器。
CS8631E提供纤小的ESOP10封装形式供客户选择，可以为客户节省可观的PCB面积，其额定的工作温度范围为-40℃至85℃。
描述
输出功率
PO at 10% THD+N，VDD=7.4V@RL=2Ω 12.5W
PO at 10% THD+N，VDD=9.0V@RL=2Ω 18W
PO at 10% THD+N，VDD=12V@RL=3Ω 23.5W
PO at 10% THD+N，VDD=12V@RL=4Ω 20W
PO at 10% THD+N，VDD=15V@RL=4Ω 30W
PO at 10% THD+N，VDD=16V@RL=4Ω 32W
效率高达92%，无需散热片
扩频功能
较大的电源电压范围4.5V～18V
内置16K输入电阻集成640K的反馈电阻
免滤波功能
扬声器保护包括可调功率限制器加直流保护
输出管脚方便布线布局
良好短路保护和具备自动恢复功能的温度保护
良好的失真和防噗声功能
差分输入
应用
AI音箱
家庭音响系统

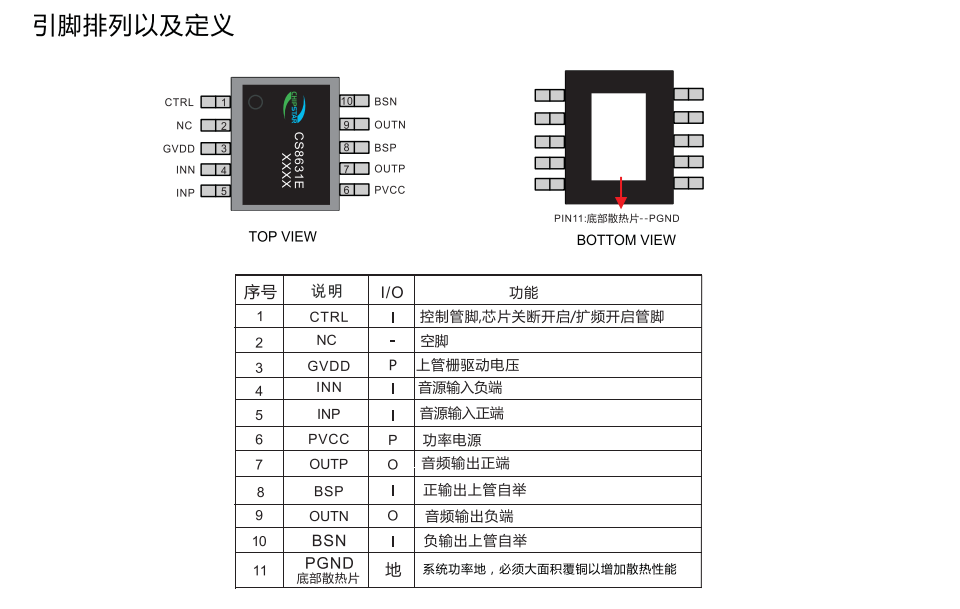

封装
ESOP10
