FM11NP04

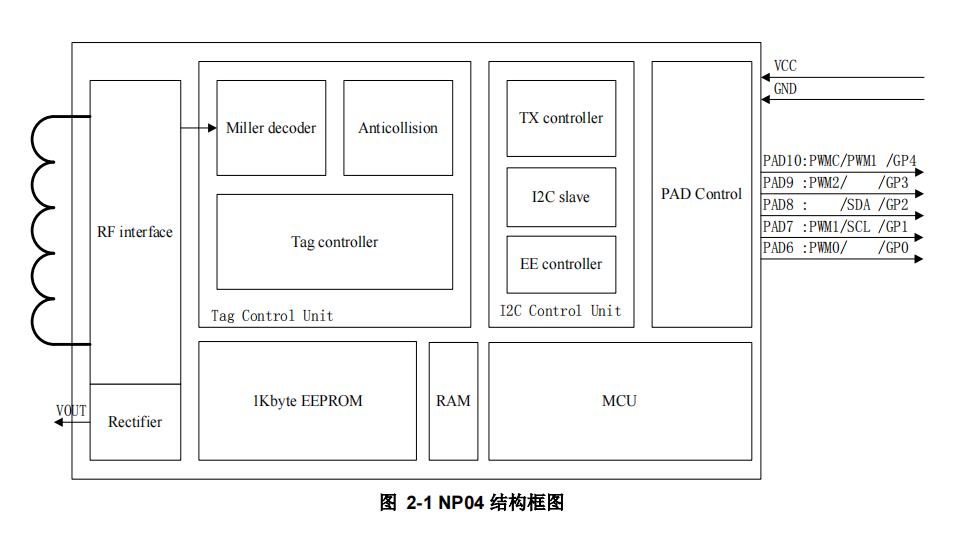

FM11NP04（简称 NP04）是符合 ISO/IEC14443－A 协议的 NFC 双界面智能标签芯片，该芯片内置高效 MCU，可输出最多三路动态 PWM 信号，或输出五路静态开关信号，通过 NFC 接口可以灵活控制 PWM 信号的频率和占空比，或者控制开关信号的通断，用于配置 LED 的最大工作电流和调节 LED 的亮度，也可用于控制电机的转速。
NP04 的非接触接口为符合 NFC FORUM TYPE2 的标准 NFC TAG，可写入网址、产品介绍等信息，用于面向终端消费者的广告宣传。
内置安全算法，具有双向安全认证功能，下行认证方式为读写器对标签的认证，可用于电子产品的防伪、防串货及原厂验证等；上行认证方式为标签对读写器的认证，可用于存储空间权限的访问控制，PWM 配置的改写权限控制等。
普通工作模式下，支持输出三路 PWM 信号，可以通过 NFC 接口或 I2C 接口灵活配置三路 PWM 信号的频率、占空比、相位、停止后的状态等。
调制工作模式下，支持外部输入 PWM 调制信号功能，芯片将由 PWMC 管脚输入的 PWM 信号与 NFC 非接触接口或 I2C 接口配置的 PWM 信号混合以后，转换为三路 PWM 信号输出，如此可同时实现 LED 驱动电流的最大量程可配置，以及亮度可调节两个功能。
待机模式下，可使三路 PWM 信号同时处于弱驱动模式，信号的强度可配置。
静态输出模式下，可配置为输出五路固定开关信号，通过外接不同阻值的电阻，通过 NFC 非接触接口，可实现 LED 最大电流的 32 档可调节。
NP04 创新性的解决了 ISO14443 协议群读性能不佳的问题，配合大功率读写器及防冲突算法，可完成 100 个以上标签的群写群读，得益于 ISO14443 协议的数据传输速率高的优点，可用于批量、快速地配置 LED 参数。
支持非接触场能量收集功能，可对外供电。
产品特点
非接触接口
通讯协议：ISO/IEC 14443－A
工作频率：13.56MHz
数据传输速率：106 Kbps
采用 16bit CRC 保证数据完整性
支持 7 bytes UID，两重防冲突
支持快速防冲突功能
支持广播写入功能，可用于用户数据的快速初始化写入
支持双向安全认证
场能量对外供电功能
接触接口
工作电压范围：2.2V~5V
I2C 最高数据传输速率：1M bps
普通工作模式下，可配置为输出三路动态 PWM 信号
三路 PWM 信号占空比可单独配置，最小调整步进为周期的 1/4096
三路 PWM 信号的频率可单独配置，可调范围为 52Hz~26KHz
三路 PWM 信号的相位可单独配置
三路 PWM 信号可配置为独立输出或互补输出
调制工作模式下，通过 PWMC 管脚可实时调整三路 PWM 信号的占空比
待机模式下，PWM 信号状态可配置为固定低状态、固定高状态或特定占空比
静态输出模式下，可将 5 个管脚配置为输出五路静态开关信号
