MS5814可选内置基准、四通道数模转换器

2023-05-11 深圳市芯晶图电子技术有限公司

MS5814/5814T 是一款 12bit 四通道输出的电压型 DAC,集成可选内部基准,接口采用四线串口模式,可以兼容 TMS320、SPI、QSPI 和 Microwire 串口。MS5814/5814T 控制数据有 16bit,包括 DAC 地址,控制字节和 12bitDAC 数据,电源范围是 2.7V 到 5.5V。电阻串输出接到一个 AB 类输出轨到轨 buffer,其增益是6dB 放大输出。MS5814/5814T 内部集成掉电模式,可以优化工作时的功耗。

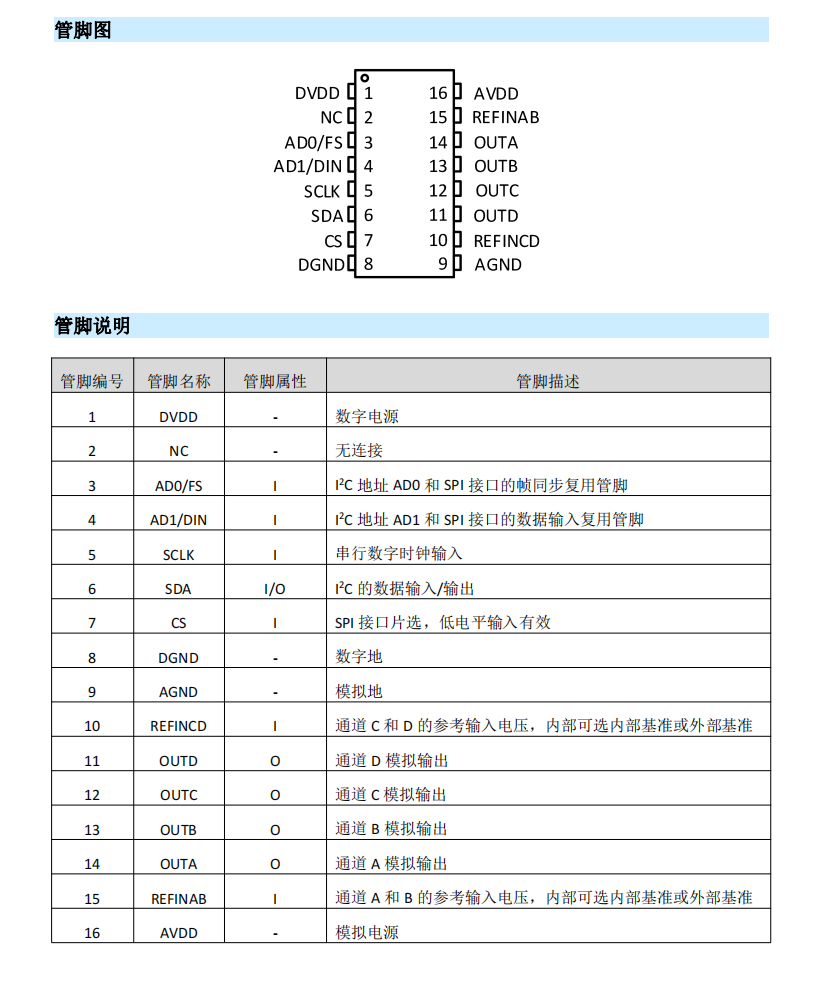

MS5814 是 SOP16 封装,MS5814T 是 TSSOP16 封装。

主要特点
12bit 精度
可编程建立时间 3us 或 9us
集成内部可选 1.5V, 2.5V 基准
兼容 TMS320, SPI, QSPI, Microwire 接口
内部上电复位
低功耗,5V 时 10mW(慢速模式)
3V 时 4.2mW(慢速模式)
集成 REF 缓冲器
输出范围是 2 倍的基准电压
软件、硬件 Power down
电源电压:2.7V5.5V

应用
数字伺服系统控制
数字补偿和增益调节
工业过程控制
机械和移动控制设备
大容量存储设备
