RF检测器/控制器MS2351可pin对pin兼容AD8314、MAX4003

2023-05-11 深圳市芯晶图电子技术有限公司

MS2351M/MS2351D 是一款对数放大器芯片,主要用于接收信号强度指示 (RSSI) 与控制功率放大器,工作频率范围是50MHz~3000MHz,动态范围可达 35dB 到 45dB。可pin对pin兼容AD8314、MAX4003。

MS2351M/MS2351D 是电压响应器件,50MHz∼2500MHz 频率范围工作时,典型的输入信号范围均方根值为 1.25mV~224mV 或 45dBm~0dBm@50Ω。

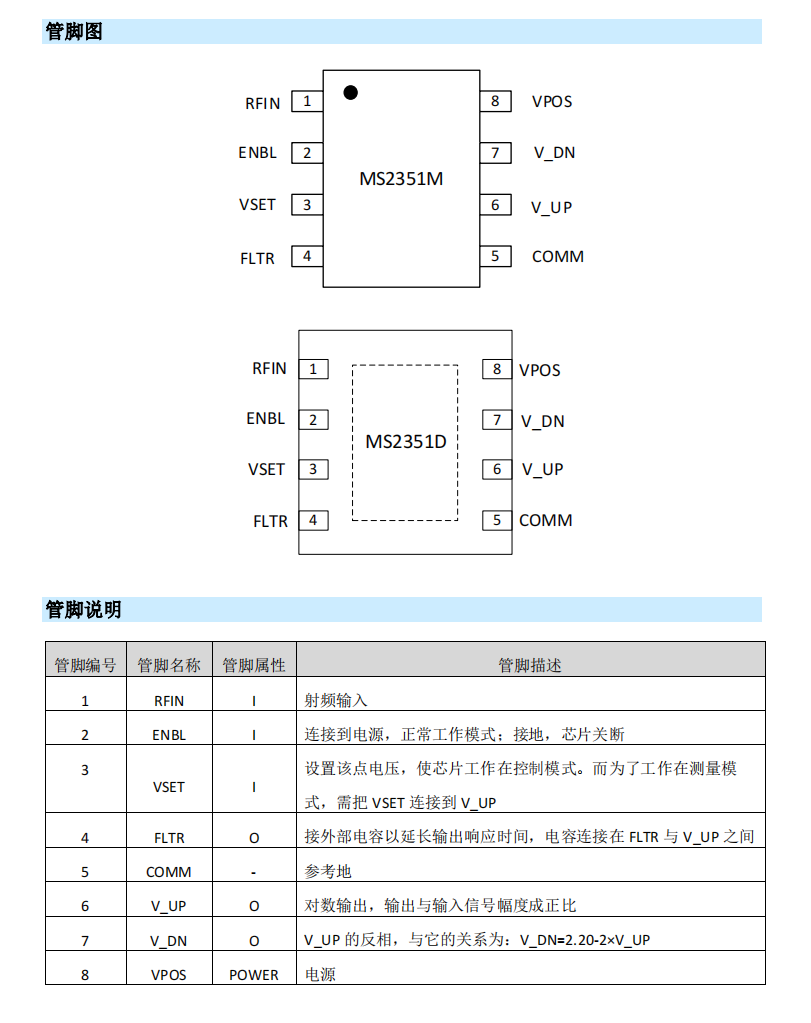

MS2351M/MS2351D 内部使用 AC 耦合,并提供两种电压输出。一是从引脚 V_UP 输出;二是从引脚 V_DN 输出,它是 V_UP电压的反相,且有 2 倍的增益。V_DN 输出从 2.20V 降到接近于地电位,该输出可以使芯片工作在控制模式。

主要特点
完整的 RF 检测器/控制器功能
典型条件下动态范围:
50MHz~2500MHz:-45dBm~0dBm@50Ω
2.5GHz~3.0GHz:-40dBm~0dBm@50Ω
10dB 阶跃响应时间:83ns
良好的温度稳定性
2.7V~5.5V 的单电源供电

应用
无线终端的接收以及发射信号强度指示
发射机功率测量与控制
