MS6453字符显示芯片可Pin to Pin兼容UPD6453

2023-11-29

MS6453 是 OSD 电路,是一个字符显示芯片,在监视器上显示诸如日期,频道之类的信息,由单片机控制。

每一个字符由 12×18 的点阵组成,包含 10 个阿拉伯数字,26 个英文字母,片假名,平假名,少量汉字,符号共240 种字符。另外可通过单片机控制,在内部 RAM 中加入用户需要的 16 种字符。

主要特点
显示字符数量:12 行,24 列
字符数量:256 个(ROM:240;RAM:16)
字符显示尺寸:1~4 倍尺寸可选
字符显示颜色:8 种
背景:无背景、边框背景、实心背景;可选择是否加字符边缘,背景有八种颜色可选
字符点阵:12×18
显示闪烁:有 3 种闪烁频率:0.5HZ, 1HZ, 2HZ
平滑方式:字符 2~4 倍放大时可选择两种类型的平滑方式
MASK 信号:每行可选择显示与否
逐行扫描方式:字符水平和垂直方向的大小可单独设定
兰色背景:兰色和白色可以作为背景颜色
通信接口:8 位串行接口
供电电压:5V
VRAM 清零:通过上电复位或内部命令清零

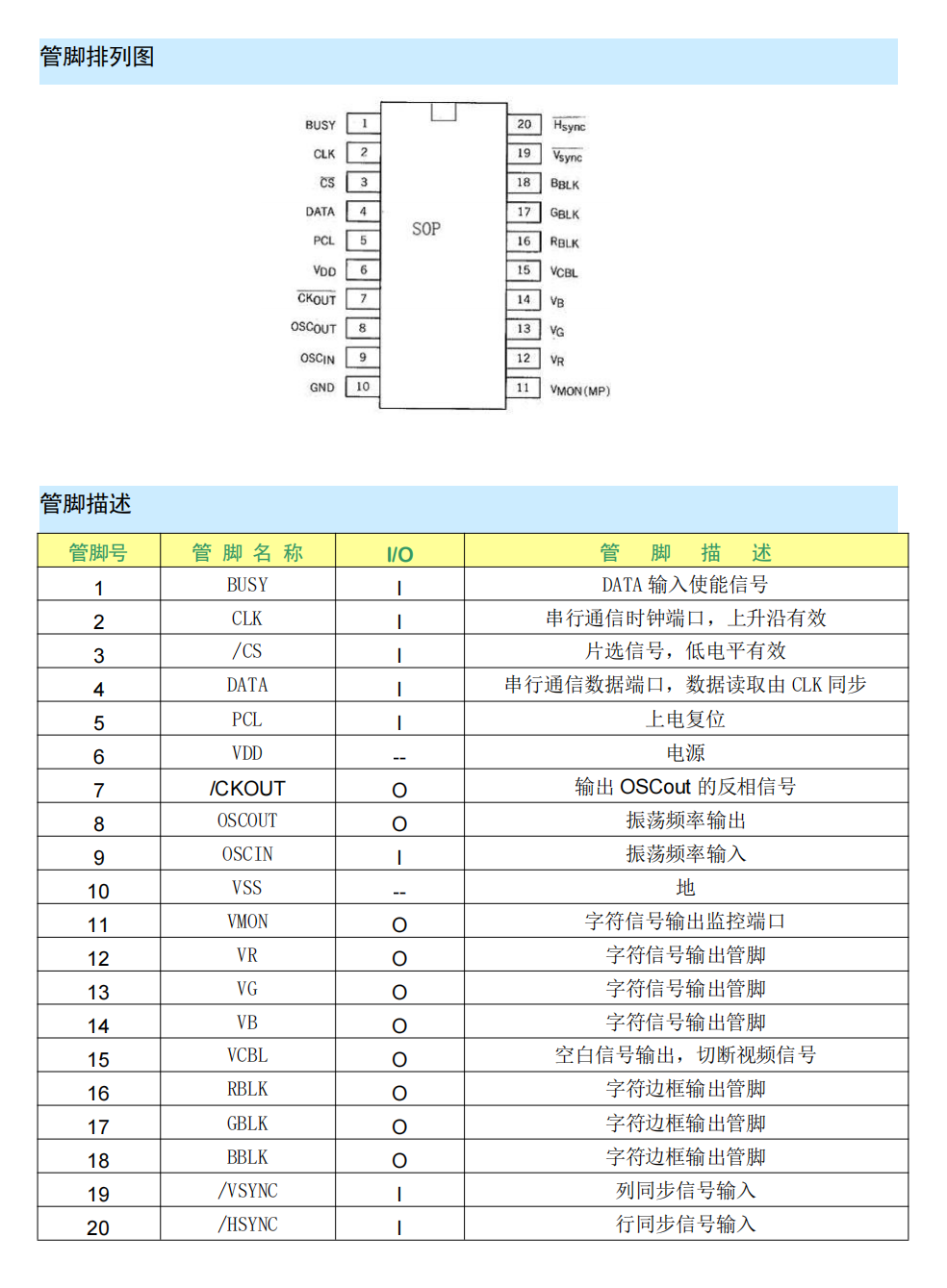

应用
视频字符叠加
安防视频监控
