CS9022E 有刷直流电机驱动器—pin对pin兼容 DRV8870
2022-08-25 深圳市芯晶图电子技术有限公司CS9022E是一款有刷直流电机驱动器，适用于打印机、电器、工业设备以及其他小型机器。pin对pin兼容 DRV8870。两个逻辑输入控制 H桥驱动器，该驱动器由四个N沟道金属氧化物半导体场效应晶体管(MOSFET)组成，能够以高达3.8A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入进行脉宽调制(PWM)来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。 CS9022E具有集成电流调节功能，该功能基于模拟输入 VREF 以及ISEN引脚的电压(与流经外部感测电阻的电机电流成正比)。该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。该器件针对故障和短路问题提供了全面保护，包括欠压锁定(UVLO)、过流保护(OCP)和过热保护(TSD)。故障排除后，器件会自动恢复正常工作。

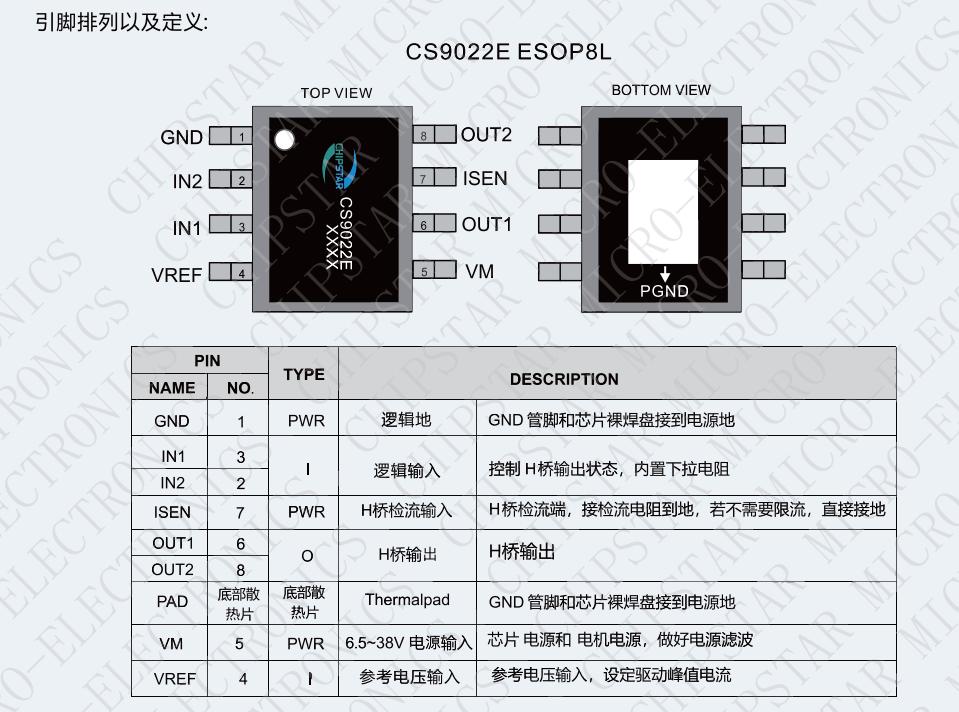

CS9022E提供了纤小的ESOP8L封装形式供客户选择，其额定的工作温度范围为-40℃至85℃。
描述
独立的H桥电机:
驱动一个直流电机、一个步进电机的绕组或其他负载
6.5V至38V宽工作电压范围
RDS(on)(HS+LS):460mΩ(典型值)
3.8A峰值电流驱动能力脉宽调制(PWM) 控制接口集成电流调节功能低功耗休眠模式
脉宽调制(PWM) 控制接口
集成电流调节功能
低功耗休眠模式
VM欠压闭锁(UVLO)
过流保护(OCP)
热关断(TSD)
自动故障恢复

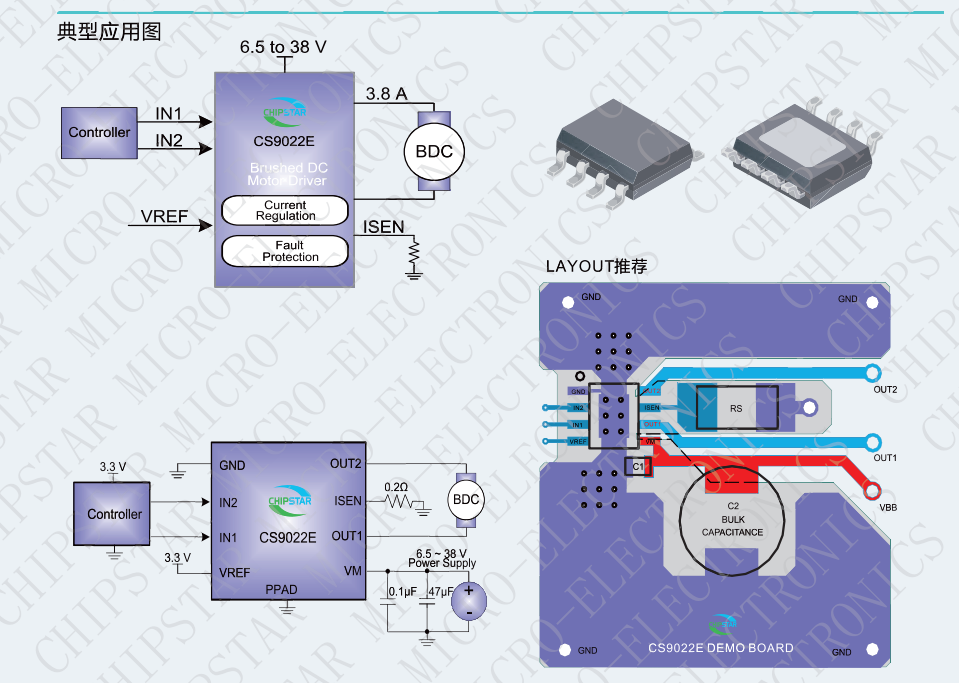

应用
打印机
电器
工业设备
扫地机器人
机电一体化应用
智能家居
可提供样品测试，FAE技术支持，pin对pin兼容 DRV8870，样品申请欢迎留言或私信
