CS9018C 双通道H桥电机驱动芯片特点及应用
2022-09-08 深圳市芯晶图电子技术有限公司CS9018C为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案，CS9018C有两路H桥驱动，可以驱动两路刷式直流电机，或者一个双极步进电机，或者螺线管或者其它感性负载。每一个桥的功率输出模块由N通道功率MOSFET组成，叫作H桥驱动器。每个桥包含整流电路和限流电路。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个错误输出管脚nFAULT,当过流过温保护的时候，nFAULT为低电平.

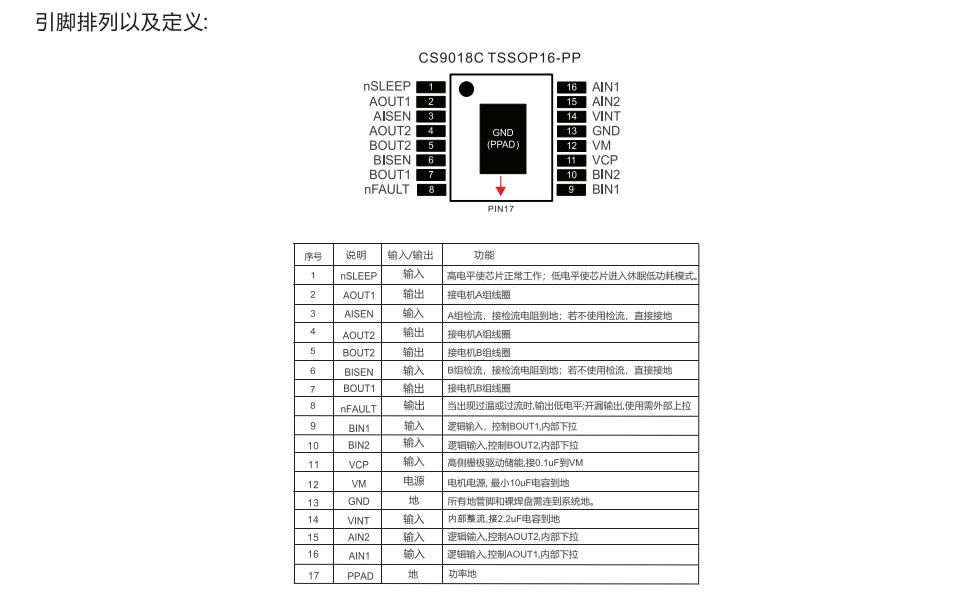

CS9018C提供了纤小的的TSSOP16L-PP封装形式供客户选择，其额定的工作温度范围为-40℃至85℃。
描述
双通道H桥电流控制电机驱动器

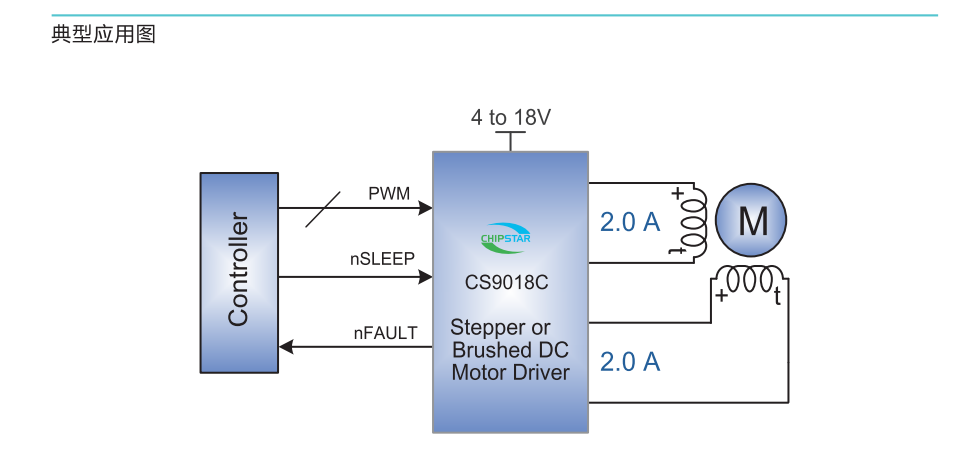

驱动两路直流电机或者一个步进电机
低RDS(ON)电阻
2.0A驱动输出
输出可以并用，最大提供4A驱动输出
低电池输出泄漏电流
宽电压供电:4V～18V
PWM电流整流/限流
过温关断电路
短路保护
欠压锁定保护
应用
玩具
POS机
打印机
机器人
可提供样品测试，FAE技术支持，样品申请欢迎留言或私信
