高速运算放大器
MS8091可Pin to Pin兼容AD8091
MS809x 系列是一种易用的、低成本的轨到轨输出电压反馈放大器，它具有典型的电流反馈放大器带宽和转换率的优势，同时也有较大的共模电压输入范围和输出摆幅，这使它很容易在单电源 2.5V 的低压情况下工作。可Pin to Pin兼容AD8091。
虽然成本低，但 MS809x 却有着全面出色的性能。它提供了高达350MHz(G=+1)的带宽，同时 0.1dB 平坦度也达到了 125MHz(G=+1)而且每个放大器只需 4.3mA 的功耗。
MS809x 系列的低失真和快速建立时间是它成为高速 A/D 或 D/A 缓存的理想器件。MS809x 有一个电源关断特性可以减小功耗电流到 75uA。这些特性使 MS809x 成为便携设备和电池供电应用的理想选择，因为这些应用对尺寸和功耗都非常严格。放大器的额定工作范围为-40°C 到 125°C。
主要特点
轨道对输出
2mV 的失调电压(Vos)
高速
-3dB 带宽：350MHz（G=+1）
压摆率：265V/μs
0.1%建立时间：32ns
宽电源电压范围：2.5V 到 5.5V
输入共模电压范围（Vs=5V）：-0.2V 到+3.8V
视频特性（G=+2，RL=150Ω）
0.1dB 增益平坦度：70MHz
差分增益误差：0.04%，差分相位误差：0.08°
低功耗:每个放大器 4.3mA，关断时只有75uA
应用
图像
光电二极管前置放大器
专业视频设备和照相设备
手持设备、DVD/CD
基站
有源滤波器
模数转换

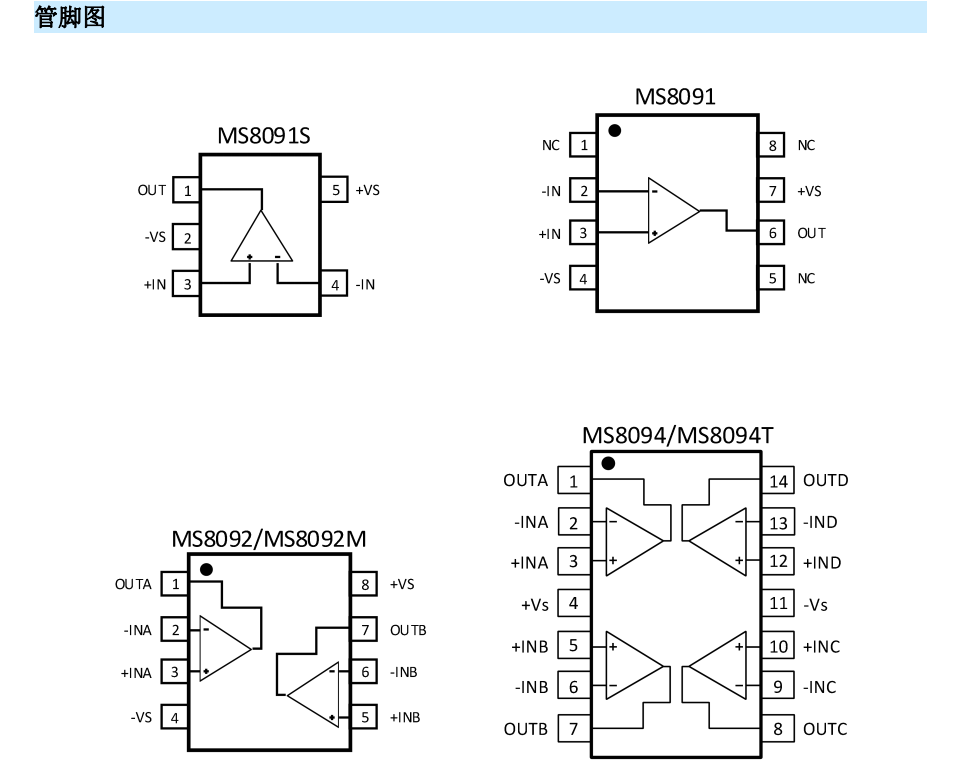

产品规格分类
| 产品 | 封装形式 | 丝印名称 |
| MS8091S | SOT23-5 | 8091S |
| MS8091 | SOP8 | MS8091 |
| MS8092 | SOP8 | MS8092 |
| MS8092M | MSOP8 | MS8092M |
| MS8094 | SOP14 | MS8094 |
| MS8094T | TSSOP14 | MS8094T |
需要样品测试或详细资料请联系：18126521362（点击复制微信号）
