视频驱动放大器
MS1651
MS1651 是一个单通道视频缓冲器，它内部集成 6dB 增益的轨到轨输出驱动器和 6 阶输出重建滤波器。MS1651 的-3dB 带宽为 10.5MHz，压摆率为 40V/us。MS1651 比无源 LC 滤波器与外加驱动的解决方案能提供更好的图像质量。它单电源供电范围为+2.5V 到+5.5V，并有极低的工作电流14.5mA，非常适用于电池供电应用。
MS1651 的输入信号为 DAC 的输出，可直流耦合输入或交流耦合输入。内部二极管箝位和偏置电路可用于交流耦合输入方式。MS1651 还包含内部电平移位电路，从而避免了同步脉冲被截断并允许直流耦合输出。MS1651 的输出可驱动直流或交流耦合单（150Ω）或双（75Ω）负载。

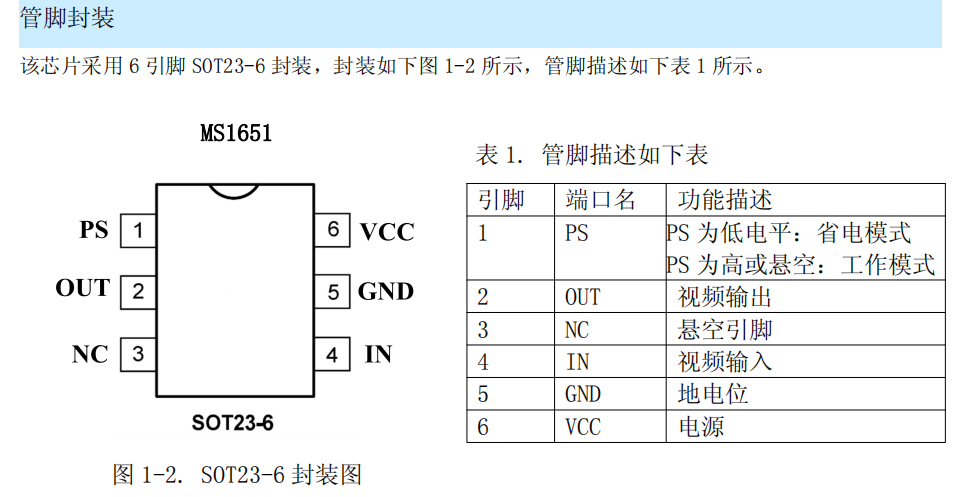

MS1651 采用 SOT23-6 六管脚封装，ESD 保护可达到 8KV。
主要特点
单通道 6 阶 10.5MHz 过滤器
透明的输入箝位
6dB 增益输出驱动器和驱动双视频负载
轨到轨输出
输入电压范围包括地
交流或直流耦合输入
交流或直流耦合输出
单电源供电范围为 2.5V 到 5.5V
低功耗，工作电流为 14.5mA
SOT23-6 的封装形式
应用
视频放大器
有线电视和卫星机顶盒
通信设备
消费类视频
便携式和手持式产品
个人视频录像机
DVD 播放机
标清电视
放映机和幻灯机
产品规格分类
| 产品 | 封装形式 | 丝印名称 |
| MS1651 | SOT23-6 | 1651 |
