MS6467字符显示芯片可Pin to Pin兼容UPD6467
2023-11-30MS6467 是 OSD 电路,与 MCU 配合使用,可控制不同类型的显示系统。显示点阵为 12×18，内置部分数字、英文字符、拉丁字符和中文字符。电路集成有上电复位电路和 VRAM 清零电路用于减轻 MCU 的工作量。
主要特点
显示字符数量：12 行，28 列；
内置字符数量：512 个（ROM）；
字符显示尺寸：行/列各有 1~4 倍尺寸；
字符显示颜色：8 种
字符边框：有边框或无边框，白色或黑色边框可选
字符点阵：12×18；
显示闪烁：可以通过设置选择打开或关闭闪烁功能，有 3 种闪烁频率：0.5HZ, 1HZ, 2HZ；
字符颜色反转：字符颜色和背景可以互相反转；
字符左右反转：字符左右可以反转；
显示背景：3 种模式（No background, blank background, filled background）；
兰色背景：兰色和白色可以作为背景颜色
外部时钟输入：内部时钟 2 分频模块使能
信号输出：三种设置（两种输出）
通信接口：8 位串行接口；
供电电压：2.7~3.6V；
VRAM 清零：通过上电复位或内部命令清零；

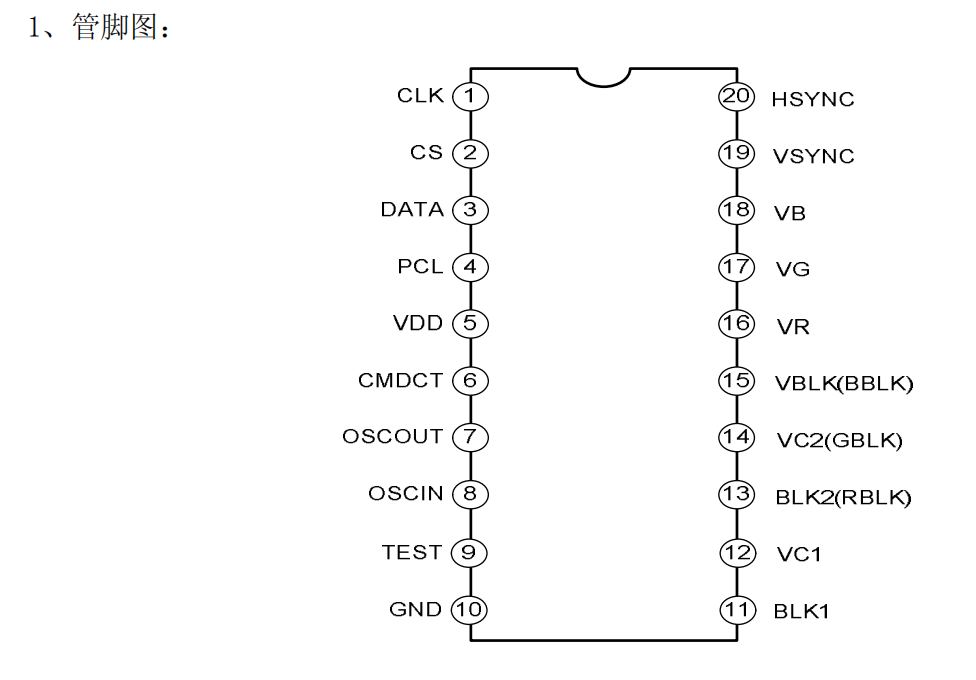

封装：SSOP20
