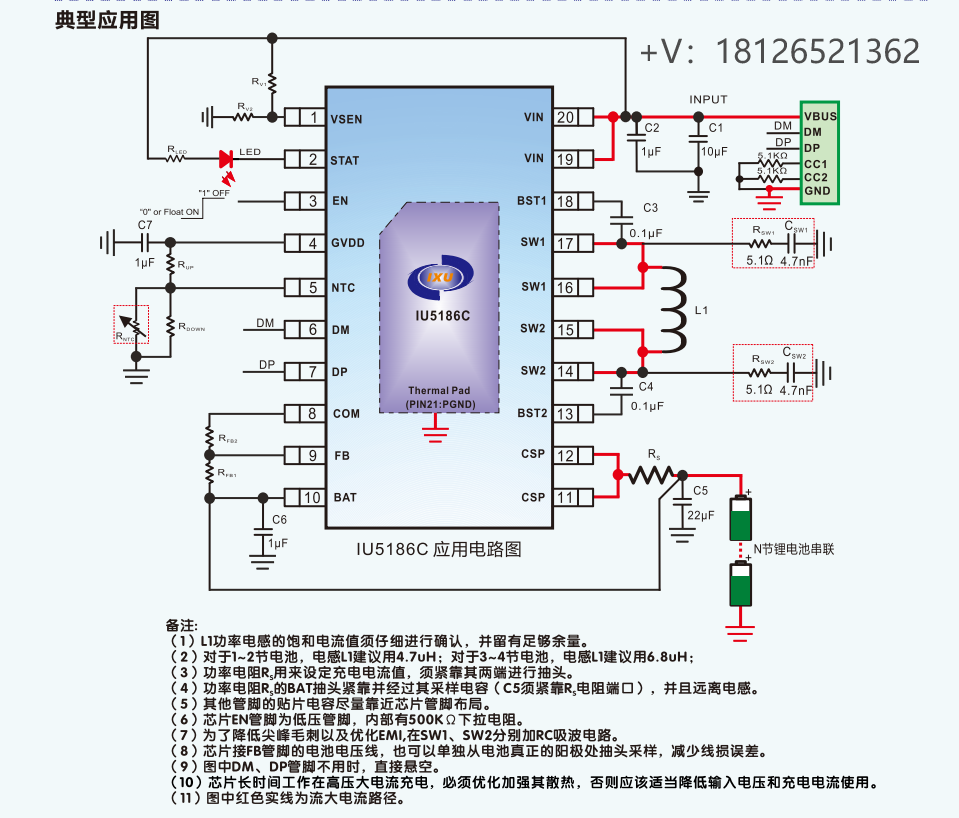

IU5186C快充输入升降压充电管理IC
2025-03-13IU5186C是一款自动申请快充输入，开关模式升降压充电管理IC，用于1～4节锂离子电池和锂聚合物电池，以及1～5节磷酸铁锂电池。芯片集成包括4开关MOSFET、输入和充电电流感应电路、电池以及升降压转换器的环路补偿。芯片具有3A的充电电流能力，充电电流可以通过外部电阻灵活可调。
IU5186C内置四个环路来控制充电过程，分别为恒流(CC)环路、恒压(CV)环路、芯片温度调节环路、可智能调节充电电流，防止拉垮适配器输出，并匹配所有适配器的输入自适应环路，其输入自适应点通过外部分压电阻灵活可调。
IU5186C通过调节电池外部反馈电阻的分压比例，得到不同的恒压充电电压值，从而适配不同节数和规格的锂电池。
描述
全集成开关模式升降压充电
工作电压3.6～21V，BAT端耐压30V，内部集成高压晶体管
最大3A充电电流，充电电流外部电阻可调
自动申请快充输入，提高充电效率
NTC功能
输入电流自适应功能，自适应点外部可调
支持LED充电状态指示
500KHz开关频率
输出过压，短路保护
集成30V OVP功能
过温保护，温度自适应调节功能
良好的EMI特性
应用
蓝牙音箱
对讲机
磷酸铁锂电池包
4.2V/4.3V/4.35V/4.4V锂电池电池包
玩具
