八路开关MS714兼容替代SN74CB3Q3245

2021-04-13

MS714与SN74CB3Q3245区别及使用说明

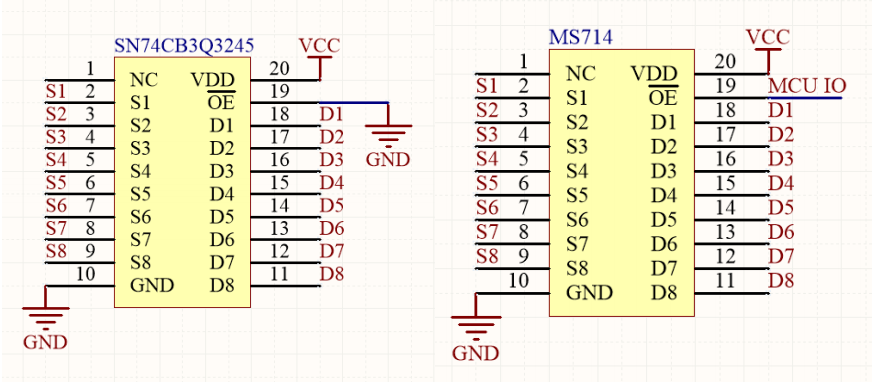

   SN74CB3Q3245 有些客户在使用时,为了控制方便,使用了非常规的接线方式。即将 OE 控制脚一直拉低(如图),断开开关通过断开 VCC 实现.MS714 不能使用该方式控制,为了对数据管脚进行保护,添加了对电源二极管。所以当 VCC 掉电且数据管脚有大于 0.7V 的电压时,会通过二极管使 VCC 有电压,导致功耗增加。且电压过大时,会导致 MS714 并未关断。所以关断时,推荐将 OE 脚拉高,此时功耗低于 1uA,可以实现低功耗。
