高精度数模转换器
MS5542可pin对pin兼容AD5542/DAC8831
MS5541/MS5542 是一款单通道、16 位、串行输入、电压输出的数模转换器，采用 2.7V 至 5.5V 单电源供电，输出范围为 0V 至 VREF。可pin对pin兼容AD5542/DAC8831。在输出范围内保证单调性，在温度范围为-40°C 至+85°C 能够提供 1LSB INL 的 14 位精度。MS5541/MS5542 提供无缓冲输出，低建立时间、低功耗和低失调误差等特性。并且具有低噪声性能和低毛刺，适合多种终端系统使用。
MS5542 能够工作在双极性模式，产生±VREF 的输出摆幅。具有用于基准电压与模拟接地引脚的开尔文检测连接，以减少布局敏感度。
主要特点
有效精度 14 位
3V 和 5V 单电源
低功耗：0.825mW
建立时间：1.2us
无缓冲电压输出能够直接驱动 60 KΩ负载
低毛刺：1.1nV-s
兼容 SPI/QSPI/MICROWIRE 和 DSP 接口标准
应用
精密源测量仪器
自动测试设备
数据采集系统
工艺过程控制

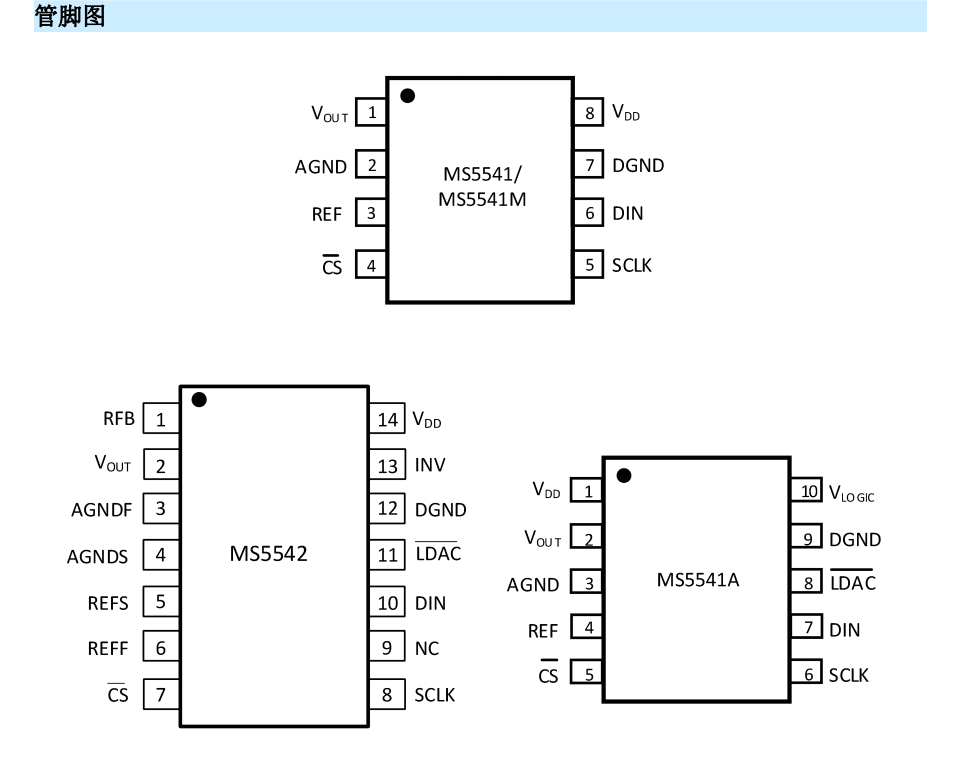

产品规格分类
| 产品 | 封装形式 | 打印名称 |
| MS5541 | SOP8 | MS5541 |
| MS5541M* | MSOP8 | MS5541M |
| MS5542 | SOP14 | MS5542 |
| MS5541A | MSOP10 | MS5541A |
.png)
