MS3142/S可pin对pin兼容A3909
MS3142/MS3142S 是一个双全桥电机驱动。电源电压供电范围 4V 到 18V，平均电流 1.1A，电流峰值 1.54A。可pin对pin兼容A3909，可替代LV8548M(非pin to pin)。
如果需要更高的电流能力，可以将双全桥并联使用。
四个输入脚（IN1 到 IN4）可以控制直流电机工作在正转，反转，刹车以及滑行模式。也可以控制一个步进电机在全步和半步模式。
MS3142 采用 MSOP10PP 封装，带散热片。
MS3142S 采用 SSOP10 封装。
主要特点
低输出电阻 Rdson
驱动双直流电机或者一个单步进电机
低功耗模式（睡眠模式）
过温保护
并联工作平均电流 1.6A，电流峰值 2.2A，单直流电机
过流保护：
输出短电源保护，输出短地保护，输出负载短路保护
应用
摄像机
消费类产品
玩具

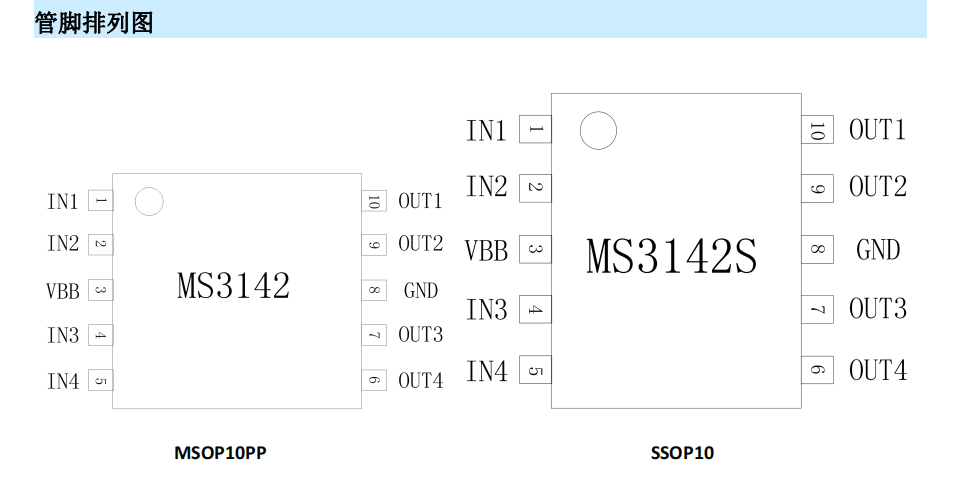

产品规格分类
| 产品 | 封装形式 | 丝印名称 |
| MS3142 | MSOP10PP | MS3142 |
| MS3142S | SSOP10 | MS3142S |
