直流驱动
MS8847
MS8847 是双路 H 桥驱动电路。提供适用于家用电器和其他机电一体化应用。该器件可用于驱动一个步进电机或其它负载。
每个输出驱动器通道包含采用 H 桥配置的 N 通道功率MOSFET。这个设计将每个驱动器的接地端接至引脚，用来实现电流检测。
内置一个通用比较器，可用来做电流限制电路或者其他功能 电路。
MS8847 每个通道上提高达 2.5A 峰值电流或者 1.75A 均方根输出电流。
该芯片具有过流保护，短路保护，欠压保护以及过温保护功能。
主要特点
双路 H 桥驱动器
用于 Low_side 电流检测引脚
功率管低导通电阻
24V，25℃下 2.5A 最大峰值电流
内置比较器
内置 3.3V 10mA 低压降稳压器(LDO)
8-36V 电源电压范围
带散热片的表面贴片封装
应用
HVAC 电机
消费类产品
办公自动化设备
工厂自动化
机器人
产品规格分类

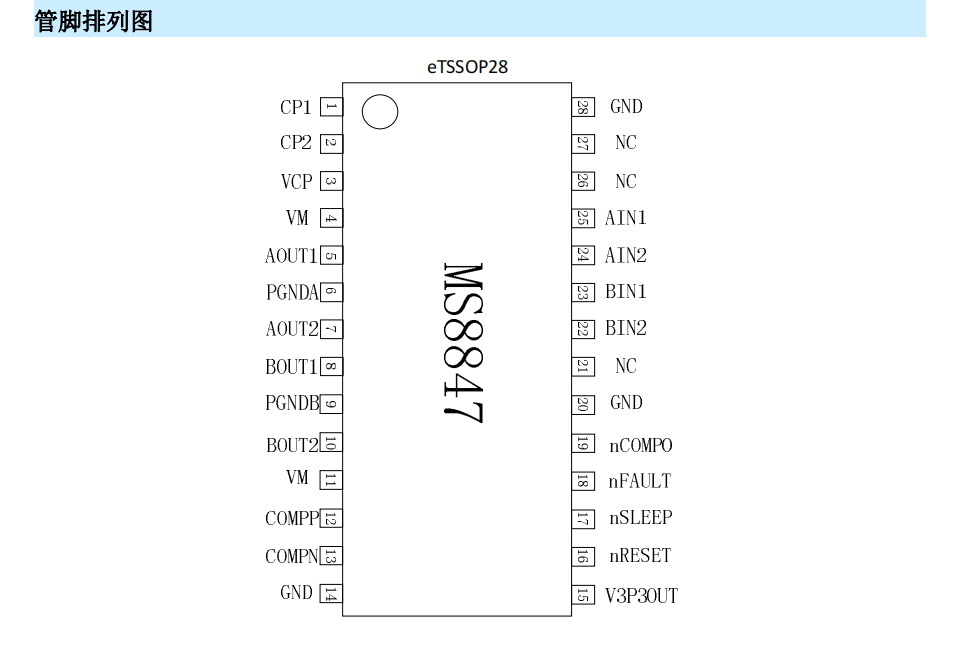

| 产品 | 封装形式 | 丝印名称 |
| MS8847 | eTSSOP28(9.8X4.5x1.1) | MS8847 |
