MS3988N可Pin to Pin兼容A3988

MS3988/MS3988N 是一款四通道 DMOS 全桥驱动器,可以驱动两个步进电机或者四个直流电机。可Pin to Pin兼容A3988。每个全桥的驱动电流在 36V 电源下可以工作到 1.2A。

MS3988/MS3988N 集成了固定关断时间的 PWM 电流校正器,以及一个 2bit 的非线性 DACs(数模转换器),可以工作在全步进,半步进,四分之一步进,正转,反转以及待机模式。PWM 电流校正器使用混合衰减模式,可以减小音频电机噪声,提高步进精度以及降低功耗。芯片还内置内部同步整流控制电路以降低 PWM 工作时的功耗。
芯片集成的保护电路有热关断迟滞,低压关断保护(UVLO)以及翻转电流保护,因此可以不需要特定的电源启动次序。

主要特点
36V 输出
四通道全桥
双步进电机驱动
大电流输出
3.3V和5V逻辑
同步整流
内置UVLO
过热保护
翻转保护

应用
安防监控
舞台灯
玩具
机器人技术
医疗设备

产品规格分类

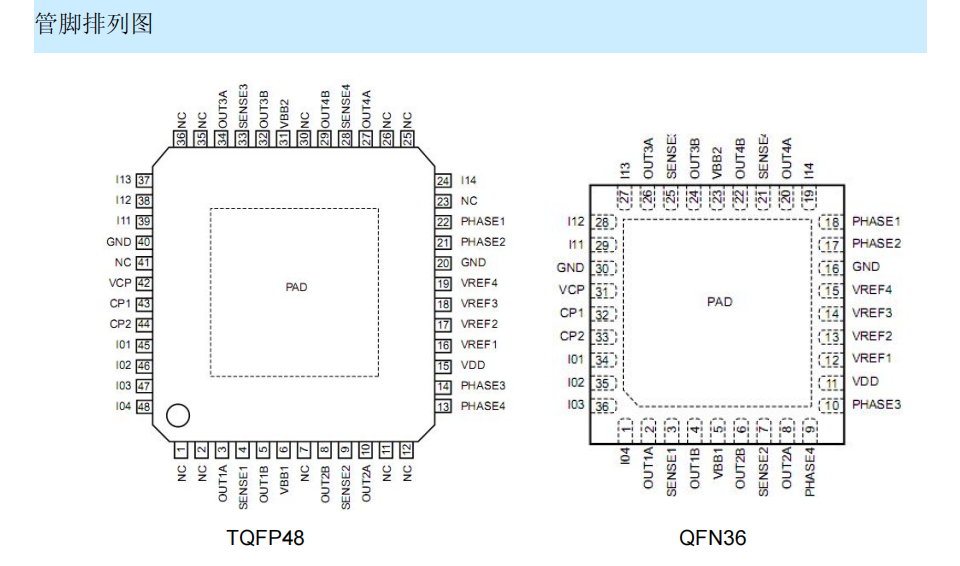

产品 封装形式 打印名称
MS3988 TQFP48 MS3988
MS3988N QFN36 MS3988N
