MS35631可Pin to Pin兼容HR3988
MS35631 是一款四通道 DMOS 全桥驱动器，可以驱动两个步进电机或者四个直流电机。可Pin to Pin兼容HR3988。每个全桥的驱动电流在 24V 电源下可以工作到1.2A。MS35631 集成了固定关断时间的 PWM 电流校正器，以及一个 2bit 的非线性 DAC（数模转换器），可以工作在全步进，半步进，四分之一步进，正转，反转以及待机模式。PWM 电流校正器使用混合衰减模式，可以减小音频电机噪声，提高步进精度以及降低功耗。芯片还内置内部同步整流控制电路以降低 PWM 工作时的功耗。
芯片集成的保护电路有热关断迟滞，低压关断保护(UVLO)以及翻 转电流保护，因此可以不需要特定的电源启动次序。
主要特点
四通道全桥
双步进电机驱动
大电流输出
３.３Ｖ和５Ｖ逻辑
同步整流
内置ＵＶＬＯ
过热保护
翻转保护
应用
安防监控
舞台灯
玩具
机器人技术
医疗设备
产品规格分类
| 产品 | 封装形式 | 丝印名称 |

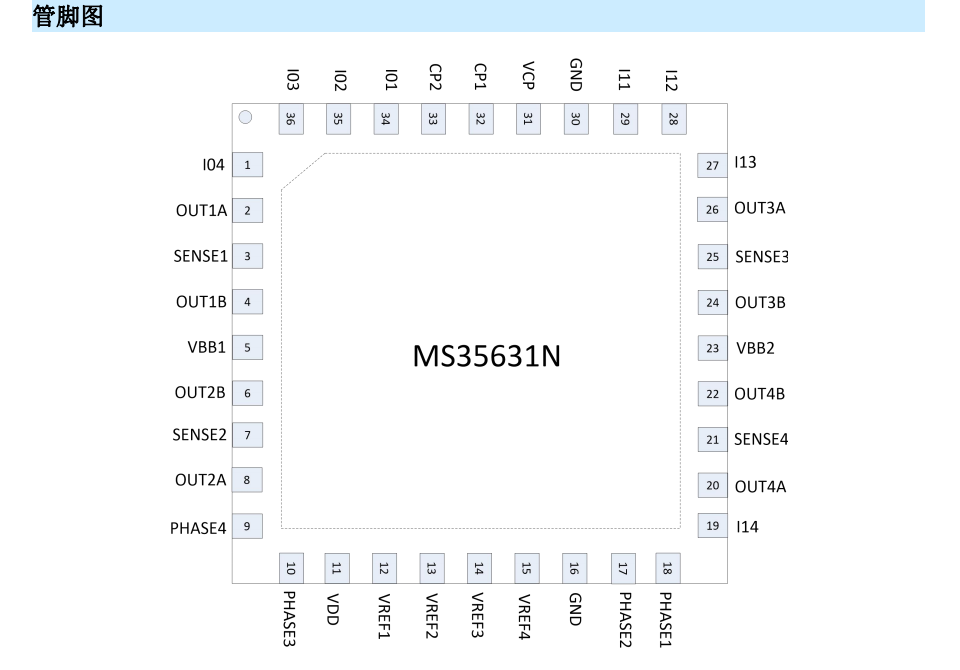

| MS35631N | QFN36 | MS35631N |

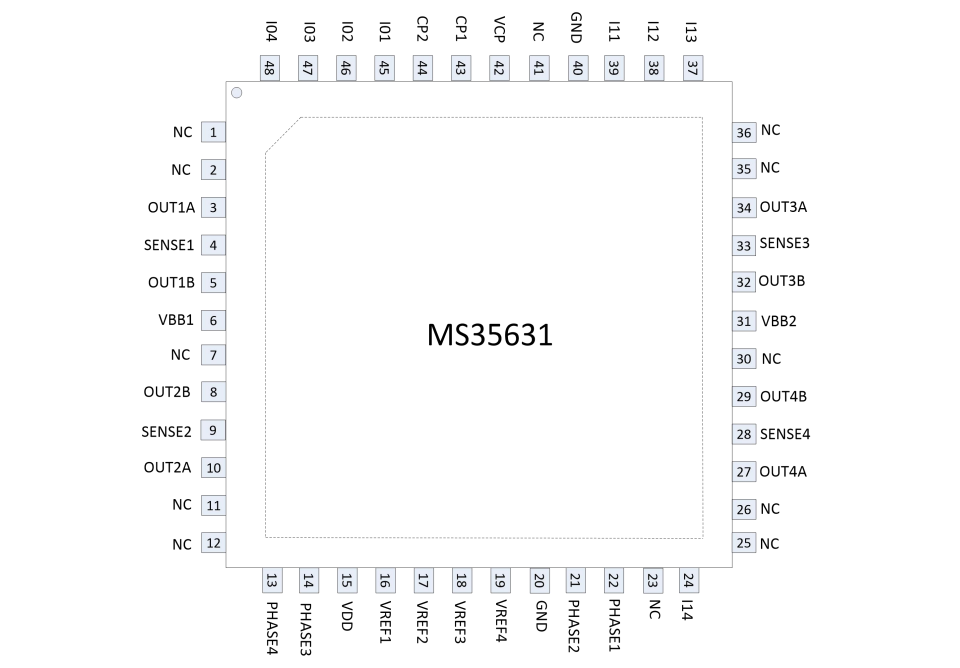

| MS35631 | TQFP48 | MS35631 |
需要样品测试或详细资料请联系：18126521362（点击复制微信号）
