MS35657可替代DRV8824

MS35657 是一款双通道 DMOS 全桥驱动器,可以驱动一个步进电机或者两个直流电机。可替代DRV8824。每个全桥的驱动电流在 24V 电源下可以工作到 1.4A。MS35657 集成了固定关断时间的 PWM 电流校正器,以及一个 2bit 的非线性 DAC(数模转换器),可以工作在全步进,半步进,四分之一步进,正转,反转以及待机模式。PWM 电流校正器可以选择快衰减,慢衰减及混合衰减模式,可以针对不同电机做选择,减小音频电机噪声。芯片还内置内部同步整流控制电路以降低 PWM 工作时的功耗。

芯片集成的保护电路有过热保护,欠压保护(UVLO),短路保护以及翻转电流保护。

主要特点
峰值电流 2A
双通道全桥
一个步进电机驱动
同步整流
内置UVLO
过热保护
翻转保护
极低功耗的睡眠模式
短路保护(对电源,对地以及输出间短路)

应用
安防监控
舞台灯
玩具
机器人技术
医疗设备

产品规格分类
产品 封装形式 丝印名称

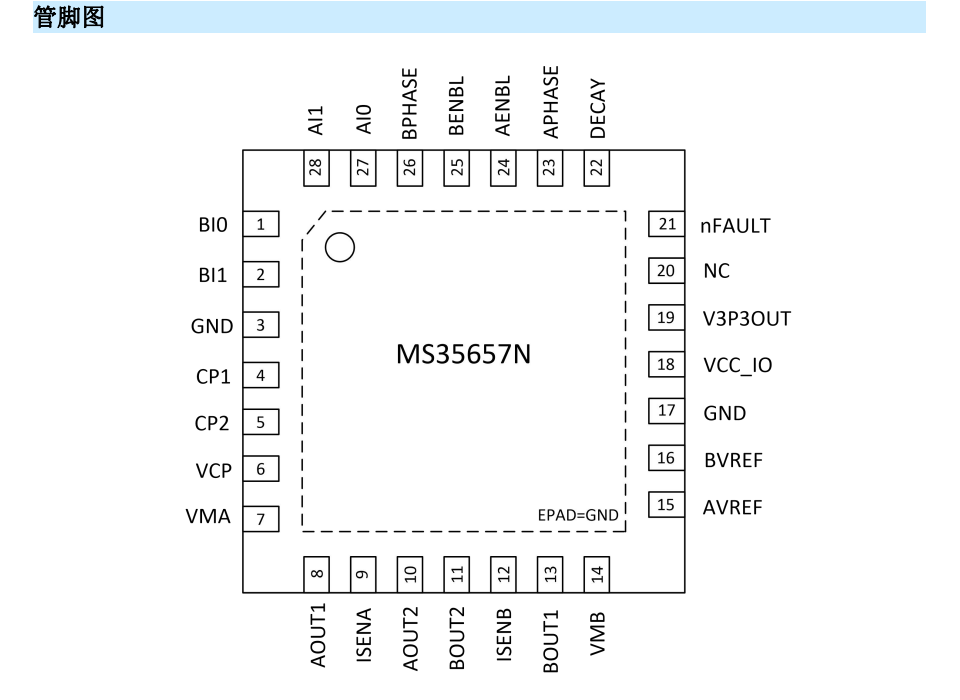

MS35657N QFN28 MS35657N

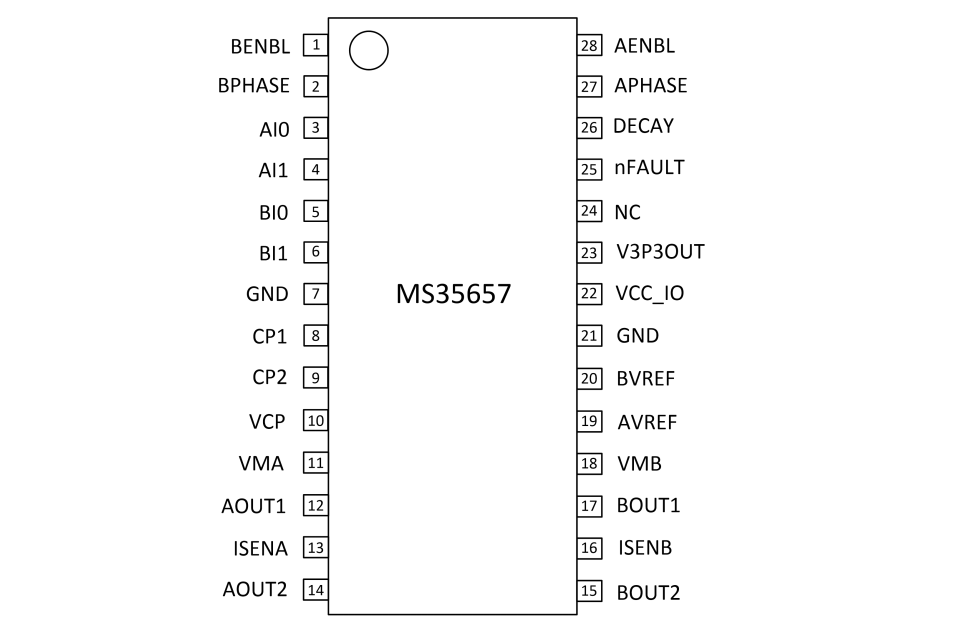

MS35657 eTSSOP28 MS35657
