直流无刷驱动

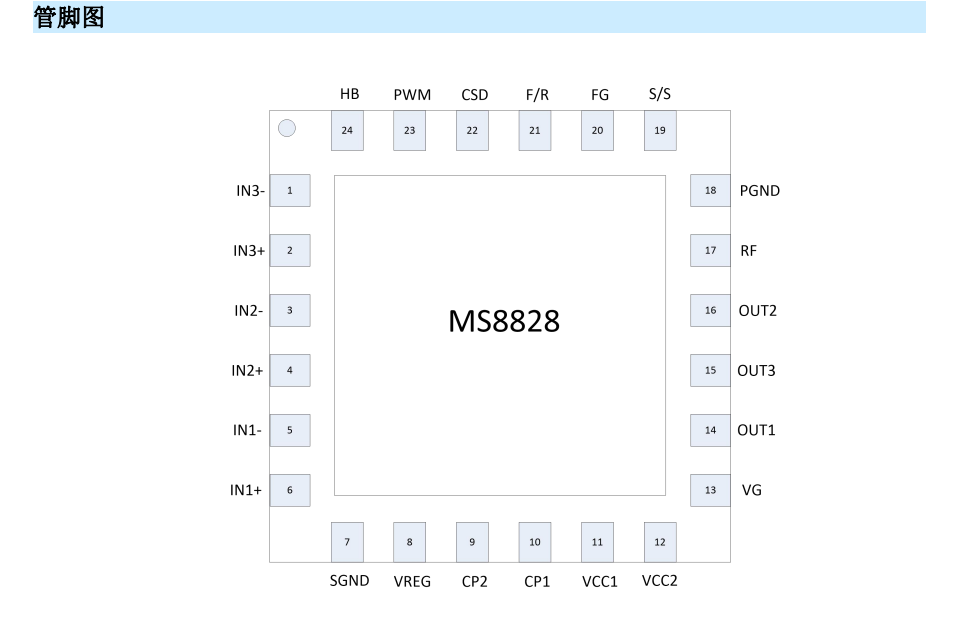

MS8828
MS8828 为一款三相无刷电机的驱动芯片，最高工作电压可达35V，最大驱动电流 1.5A。
芯片采用 PWM 脉冲驱动的方式来减少输出功耗，通过调节外部信号的占空比来调节电机的转速；芯片内置锁存型保护电路，可以在电机正常运转但 HALL 信号输入异常时起到保护芯片的作用
主要特点
Imax=1.5Ａ
低输出阻抗上臂桥 0.6Ω，下臂桥 0.5Ω
使用直接 PWM 输入进行速度控制和同步整流
1-HALL FG 输出
锁存型 CSD 保护电路
正、反转工作模式，可切换
stop 模式下的节电功能
过温、过流保护以及低电压保护
5V 稳压输出
STAR/STOP 电路（当电机关闭时进入 “急刹车（short brake）”）
应用
激光打印器
复印机
专用打印机
大型家电
监控摄像头
产品规格分类
| 产品 | 封装形式 | 丝印名称 |
| MS8828 | QFN24 | MS8828 |
