直流无刷驱动
MS39233可替代STSPIN233/TMC6300
MS39233 是一款低压三个半桥驱动器。它可应用于低电压及电池供电的运动控制场合。可替代STSPIN233(PIN脚位与ST的不兼容)，可替代TMC6300(非pin to pin)。并且内置了电荷泵来提供内部功率 NMOS 所需的栅驱动电压。
MS39233 可以提供最高 2.8A 的峰值电流，其功率电源供电范围从 2V 到 12V，模拟电源供电范围从 2V 到 6V。
半桥由 EN/IN 逻辑控制，并且当所有的 ENx=0V 超过 3ms 时，进入待机模式。
主要特点
三个半桥驱动器，低输出导通电阻，420mΩ(HS+LS)
2.8A 峰值电流能力
功率电源供电范围：2V 到 12V
模拟电源供电范围：2V 到 6V
独立 EN/IN 半桥控制逻辑
待机模式下，功耗不超过 120nA@VS<6V

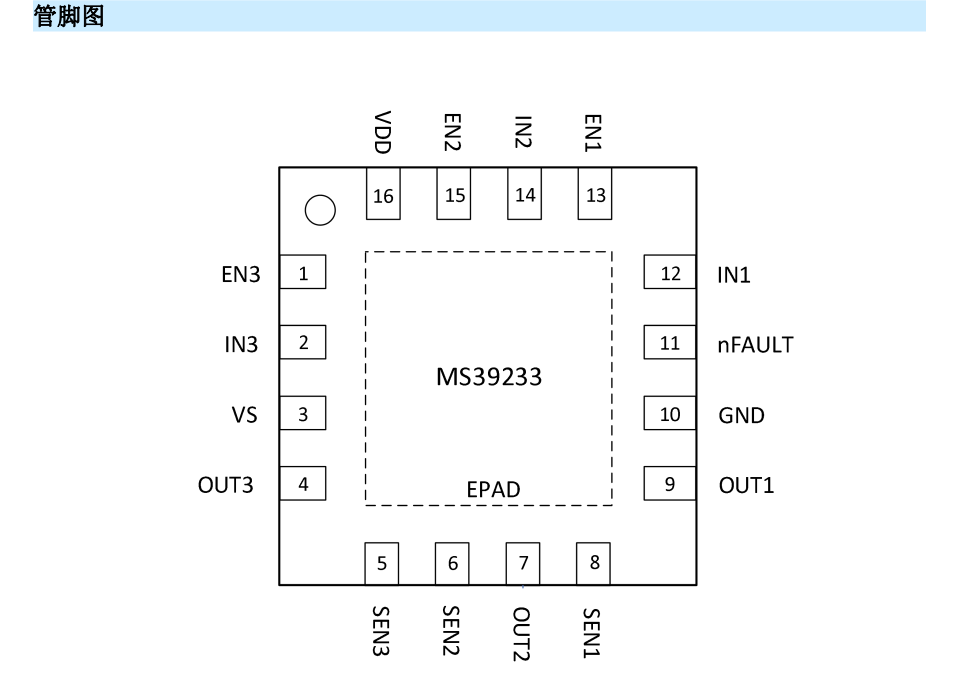

QFN16L 封装（背部散热片）, 3mmx3mm
保护功能：过流保护、短路保护、欠压保护以及过温保护
应用
电池供电，三相无刷电机(BLDC)
玩具
机器人
便携式医疗电子设备
产品规格分类
| 产品 | 封装形式 | 丝印名称 |
| MS39233 | QFN16 | MS39233 |
