MS2111可pin对pin兼容SN65MLVD206

MS2111 是多点低压差分(M-LVDS)线路驱动器和接收器,经过优化可在高达 200 Mbps 的信令速率下运行。可pin对pin兼容SN65MLVD206。所有部件均符合 M-LVDS 标准 TIA / EIA-899。该驱动器输出已设计为支持负载低至 30Ω 的多点总线。

MS2111 的接收器属于 Type-2, 它们可在-1V 至 3.4V 的共模电压范围内以低至 50mV 的差分输入电压来检测总线状态。Type-2 接收器具有一个偏移阈值,在开路、空闲总线和其他故障情况下提供已知的输出状态 。

主要特点
低压差分 30Ω 至 55Ω 线路驱动器和接收器,信号速率高达200 Mbps
单电源 3.3V 供电
Type-2 型接收器提供偏移(100 mV)阈值以检测
达到或超过用于多点数据交换的 M-LVDS 标准 TIA / EIA-899
-1 V 至 3.4 V 共模电压范围允许 2 V 接地噪声的数据传输
禁用或 VCC≤1.5 V 时,总线引脚为高阻抗
M-LVDS 总线上电/掉电无毛刺

应用
TIA/EIA-485 低功耗高速短距离替代方案
背板或有线多点数据和时钟传输
打印机蜂窝基站
中心局交换机
网络交换机和路由器

产品规格分类

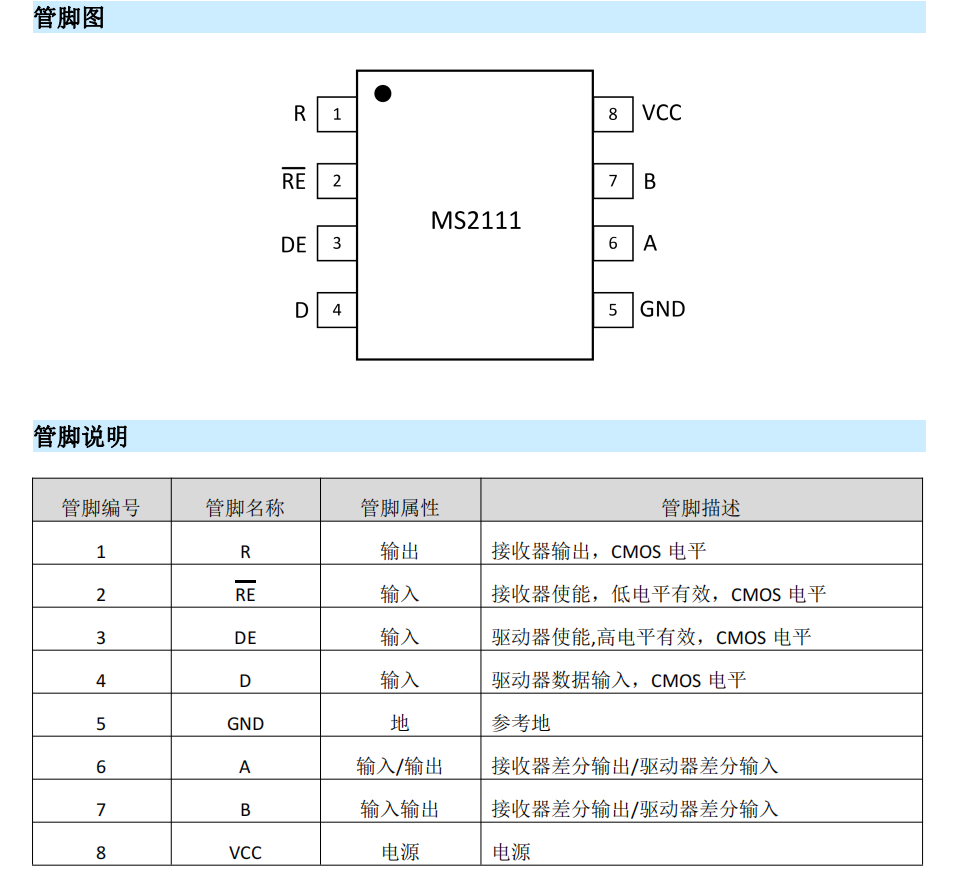

产品 封装形式 丝印名称
MS2111 SOP8 MS2111
