MS3813
MS3813 是一款模拟均衡器芯片,可以为 DVI、HDMI、DFP、PanelLink 和 ADC 电缆的衰减提供补偿,延伸了传输电缆的传输距离。MS3813 的目标是均衡 TMDS 格式的信号。
MS3813 包含 4 路 CML 差分输入输出(其中三路是数据通道,一路是时钟通道)。MS3813 工作在手动模式,不同长度的线缆,可通过外部 EQCONTROL 管脚设置均衡强度等级。MS3813 采用 3.3V 单电源供电,工作温度为-20°C~105°C,数据传送速率 250Mbps~1.65Gbps。
主要特点
延长使用 DVI,DFP,PanelLink,ADC 或 HDMI 接口的投影仪或显示器的电缆长度
便捷的手动均衡应用:
EQCONTROL 管脚只需连接 0 或者 VCC,即可实现 0 米到 30 米的线缆补偿,具体如下:
线缆长度 0 到 10 米,建议 EQCONTROL=0
线缆长度 8 到 30 米,建议 EQCONTROL=VCC
兼容 480i,480p,720p,1080i,1080p 分辨率数字电视
兼容 VGA,SVGA,XGA,SXGA,UXGA
3.3V 电源供电
功耗 0.36W(典型值)
应用
投影仪 DVI/HDMI 接口输入
DVI-D/HDMI 电缆延长线模块和有源电缆装置
LCD 显示器
产品规格分类
产品 |
封装形式 |
丝印名称 |
MS3813 |
QFN40 |
MS3813 |

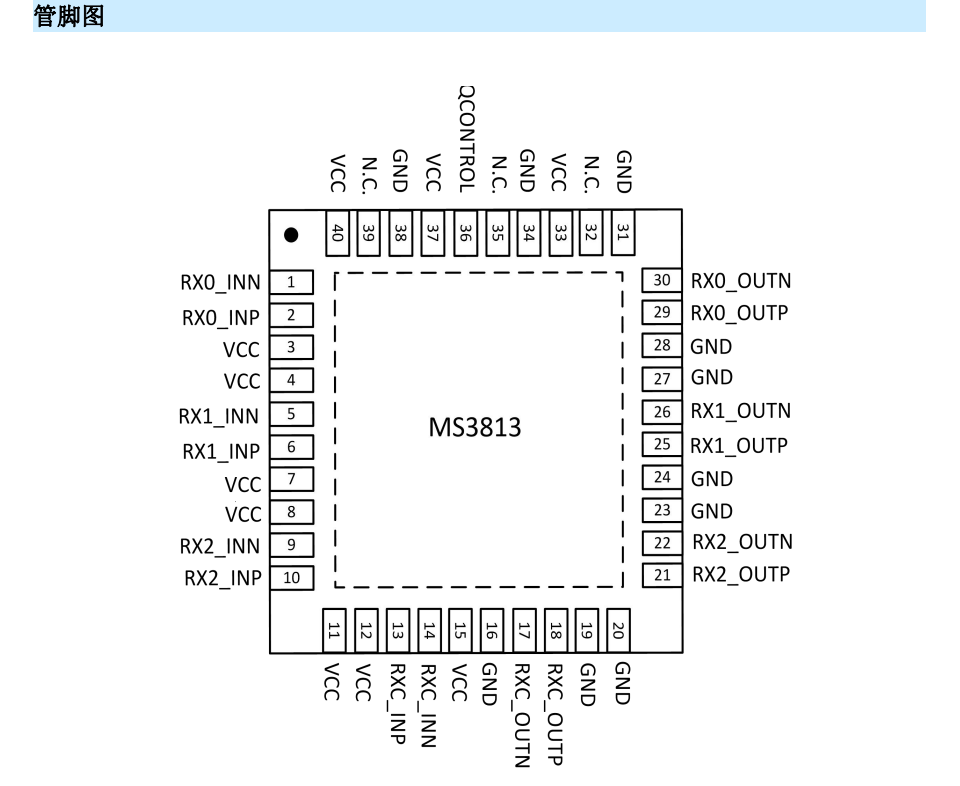

![](/upload/Image/MS3813.png)
