DVI/HDMI
MS3815
MS3815 是一款自适应均衡器芯片，可以为 DVI，HDMI，DFP，PanelLink 和 ADC 电缆的衰减提供补偿，延伸了传输电缆的传输距离。MS3815 的目标是均衡 TMDS 格式的信号。MS3815 包含 4 路 CML 差分输入输出（其中三路是数据通道，一路是时钟通道），并提供时钟信号丢失指示功能。对于芯片到芯片的直接通信方式，输出驱动可以切换到 1/2 的 DVI 输出规范以降低功耗并降低电磁干扰。MS3815 可以工作在自适应模式，而对于特定的应用，它也可以工作在手动模式。MS3815 采用 3.3V 单电源供电，工作温度为-20°C～105°C，数据传送速率 250Mbps～1.65Gbps。
主要特点
延长使用 DVI,DFP,PanelLink,ADC 或 HDMI 接口的投影仪或显示器的电缆长度
不同线径 DVI 接口的传输电缆长度如下：
线径 24 AWG 的屏蔽双绞线：0-50 米
线径 28 AWG 的屏蔽双绞线：0-36 米
线径 30 AWG 的屏蔽双绞线：0-30 米
兼容 480i,480p,720p,1080i,1080p 分辨率数字电视
兼容 VGA,SVGA,XGA,SXGA,UXGA
无需系统控制，自动均衡 1650Mbps 时 40dB 电缆衰减
3.3V 电源供电
功耗 0.6W（典型值）
应用
投影仪 DVI/HDMI 接口输入
DVI-D/HDMI 电缆延长线模块和有源电缆装置
LCD 显示器

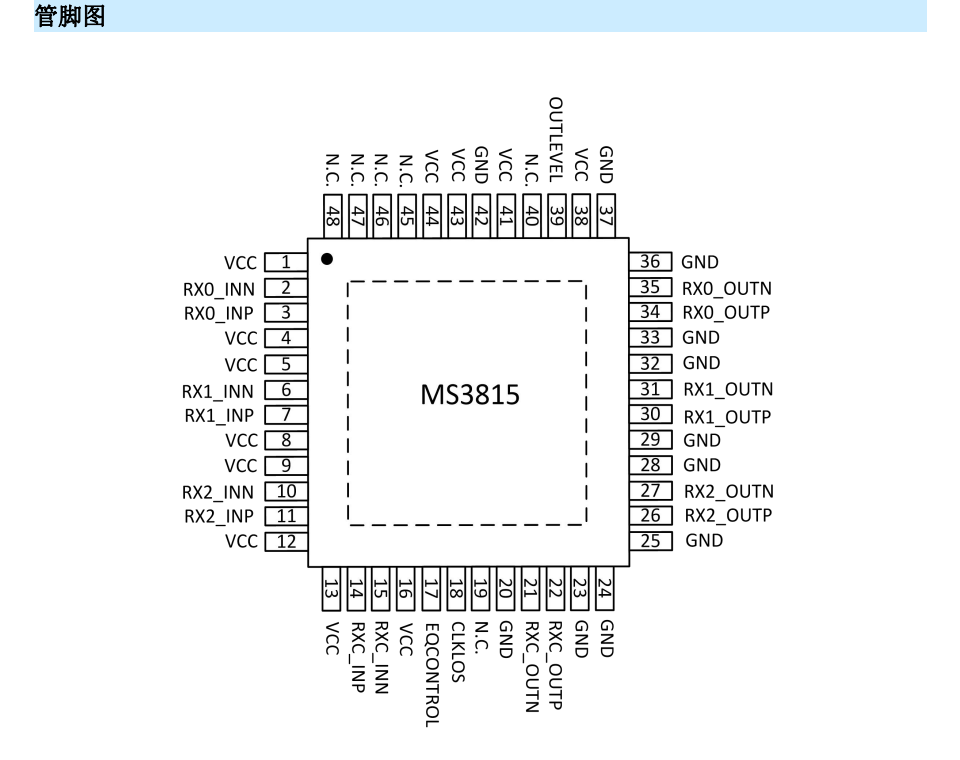

产品规格分类
| 产品 | 封装形式 | 丝印名称 |
| MS3815 | TQFP48 | MS3815 |
