电平转换
MS6212D
MS6212D 是一款双向电平转换器，可以用作混合电压的数字信号系统中。其使用两个独立构架的电源供电，A 端供电电压范围是1.65V 到5.5V，B 端供电电压范围是2.3V 到5.5V。可用在电源电压为1.8V、2.5V、3.3V 和5V 的逻辑信号转换系统中。当OE 端为低电平时，所有 IO 端口为高阻态，这显著降低了静态功耗。当 VCCA 上电后，OE 端内部集成了下拉电流源。为了确保在上电或下电过程中端口保持高阻特性，OE 端应该通过一个下拉电阻接地，下拉电阻的阻值由驱动电流源的能力决定。

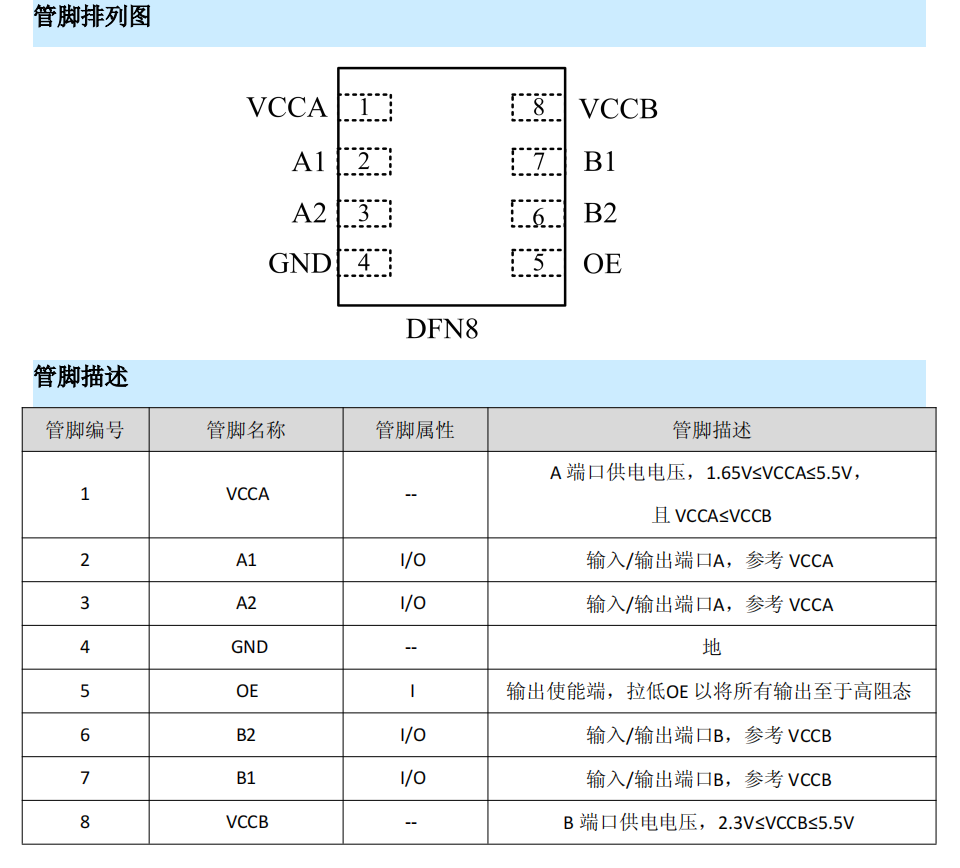

MS6212D 采用 DFN8 封装，工作温度范围是-40℃到+100℃。
主要特点
无需方向控制信号
数据速率：推拉模式为 20Mbps，开漏模式为 2Mbps
A 端电压范围 1.65V 到 5.5V，B 端电压范围是 2.3V 到 5.5V（VCCA≤VCCB）
VCC 隔离：如果任何一个电源拉到地，则端口呈现高阻态
无上电顺序要求
支持掉电模式
应用
I²C/SMBus（系统管理总线）
UART（通用异步收发传输器）
GPIO（通用输入/输出）
产品规格分类
| 产品 | 封装形式 | 丝印名称 |
| MS6212D | DFN8 | 2D |
