音频功放-ClassAB/D
CS8509E
CS8509E是一款高效率，超低EMI，AB类D类模式可切换的8.0W单声道音频放大器。在电源电压为7.4V的情况下，CS8509E可以为4Ω的负载输出6.8W的功率。CS8509E在D类模式下，无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本，而且也简化了设计。2.5~8.8V宽电压工作范围，D类模式高达90%的效率，快速的启动时间和纤小的封装尺寸使得CS8509E成为双节锂电池在串联的电源供电情况下最适用的音频功放，CS8509E的全差分架构和极高的PSRR有效地提高了 CS8509E对RF噪声的抑制能力，并且省去了传统音频功放的BYPASS电容。
CS8509E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。
CS8509E提供了纤小的ESOP8L封装类型供客户选择，其额定的工作温度范围为-40℃至85℃。
描述
输出功率----D类模式 输出功率----AB类模式
VDD=8.5V，THD+N=10% VDD=8.5V，THD+N=10%
RL=8Ω 4.20W RL=8Ω 4.00W
RL=4Ω 8.50W RL=4Ω 8.00W
VDD=5.0V，THD+N=1% VDD=5.0V，THD+N=1%
RL=8Ω 1.50W RL=8Ω 1.30W
RL=4Ω 2.65W RL=4Ω 3.00W
工作电压范围:2.5~9.2V
优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力
无需滤波的Class-D结构
D类模式高达90%的效率
高的电源抑制比(PSRR):在217Hz下为-80dB
快速的启动时间(200ms)
低静态电流(3mA)
低关断电流(<0.1μA)
过流保护，短路保护和过热保护
符合Rohs标准的无铅封装

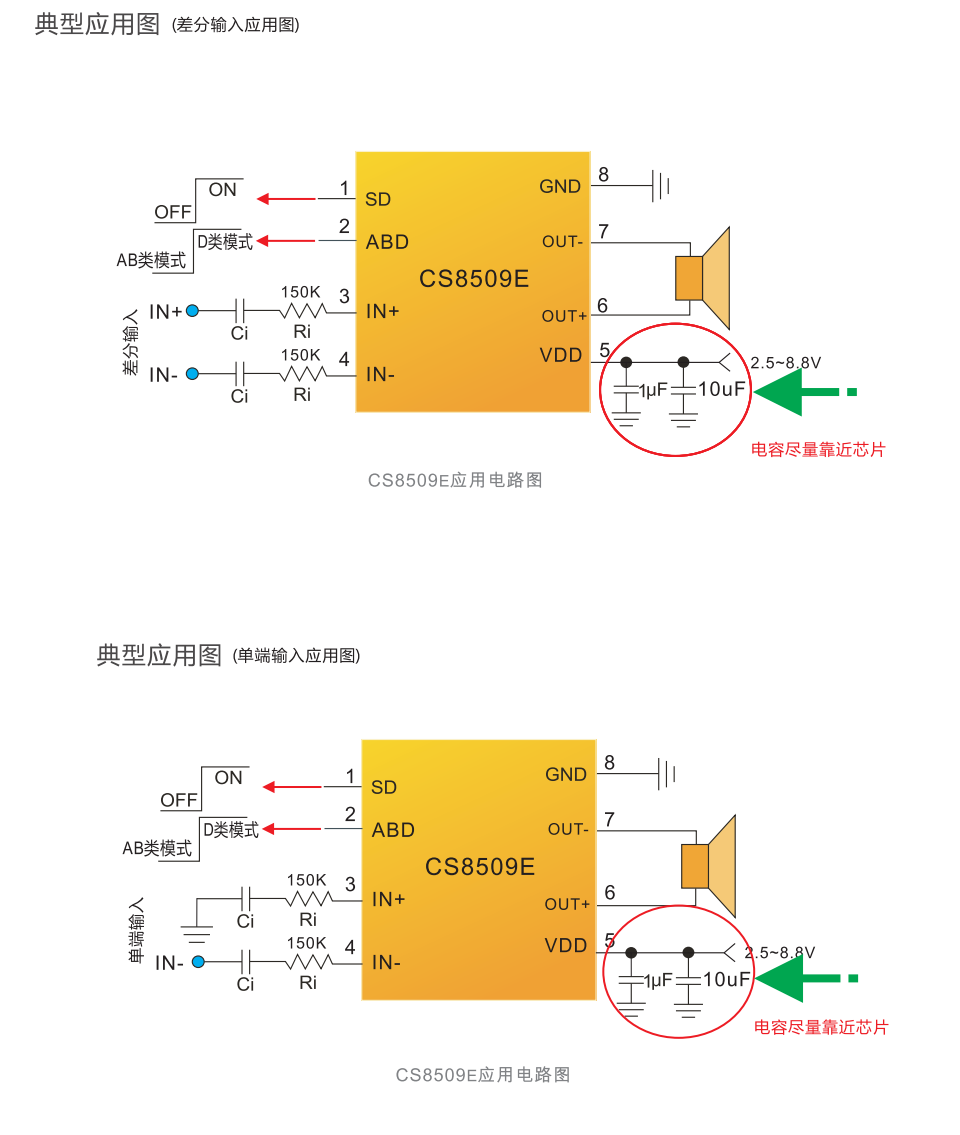

应用
多媒体音箱
扩音器
封装

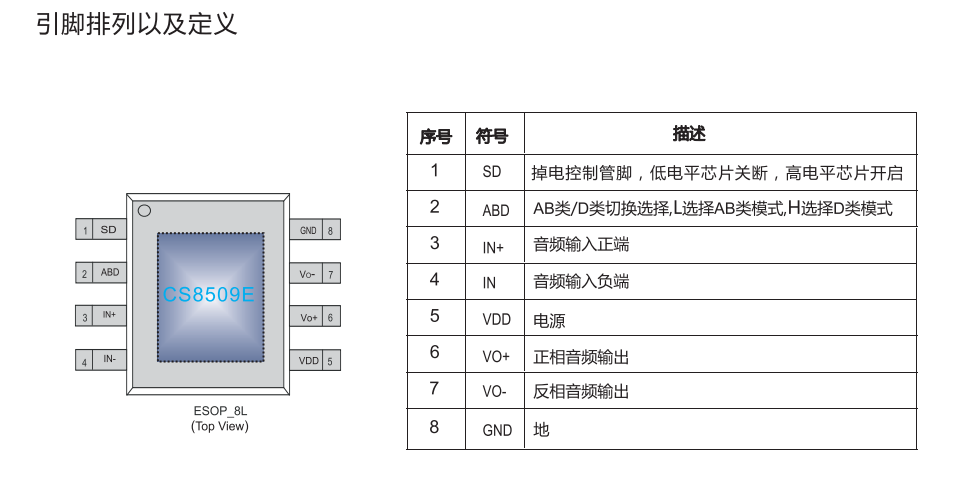

ESOP8L
