CS4420C

CS4420C差分输入,立体声耳机驱动器专为电路板空间有限的便携设备而设计。CS4420C采用直驱模式结构,单电源供电时能够产生以地为参考的输出,从而省去了大尺寸的隔直电容,既节省了成本和电路板空间,也降低了元件的高度。CS4420C的每个通道可向16Ω负载提供高达130mW驱动,THD+N仅为0.006%。217Hz时具有86dB的高电源抑制比(PSRR),允许该器件工作在嘈杂的数字电源,无需额外的线性稳压器件。精巧的咔嗒声抑制电路消除了启动与关断过程中的可闻噪声。独立的左/右声道低功耗关断控制,可以在混听模式、单声道/立体声应用中有效的节省能源。CS4420C工作在1.8V至5.5V单电源,仅消耗5mA电源电流,具有短路保护与热过载保护。CS4420C提供了纤小的的TSSOP16L封装形式供客户选择,其额定的工作温度范围为-40℃至85℃。


描述
无需大尺寸输出隔直电容
以地为参考输出
避免了输出电容造成的低频响应损失
每个通道能够为16Ω负载提供130mW驱动
THD+N仅为0.006%
差分输入
高PSRR(217Hz时为86dB)
精巧的咔嗒声抑制电路
工作在1.8V至5.5V单电源
低静态电流(5mA)
独立的左/右声道低功耗关断控制
短路保护与热过载保护
符合Rohs标准的无铅封装

应用
便携式蓝牙耳机
头戴式耳机

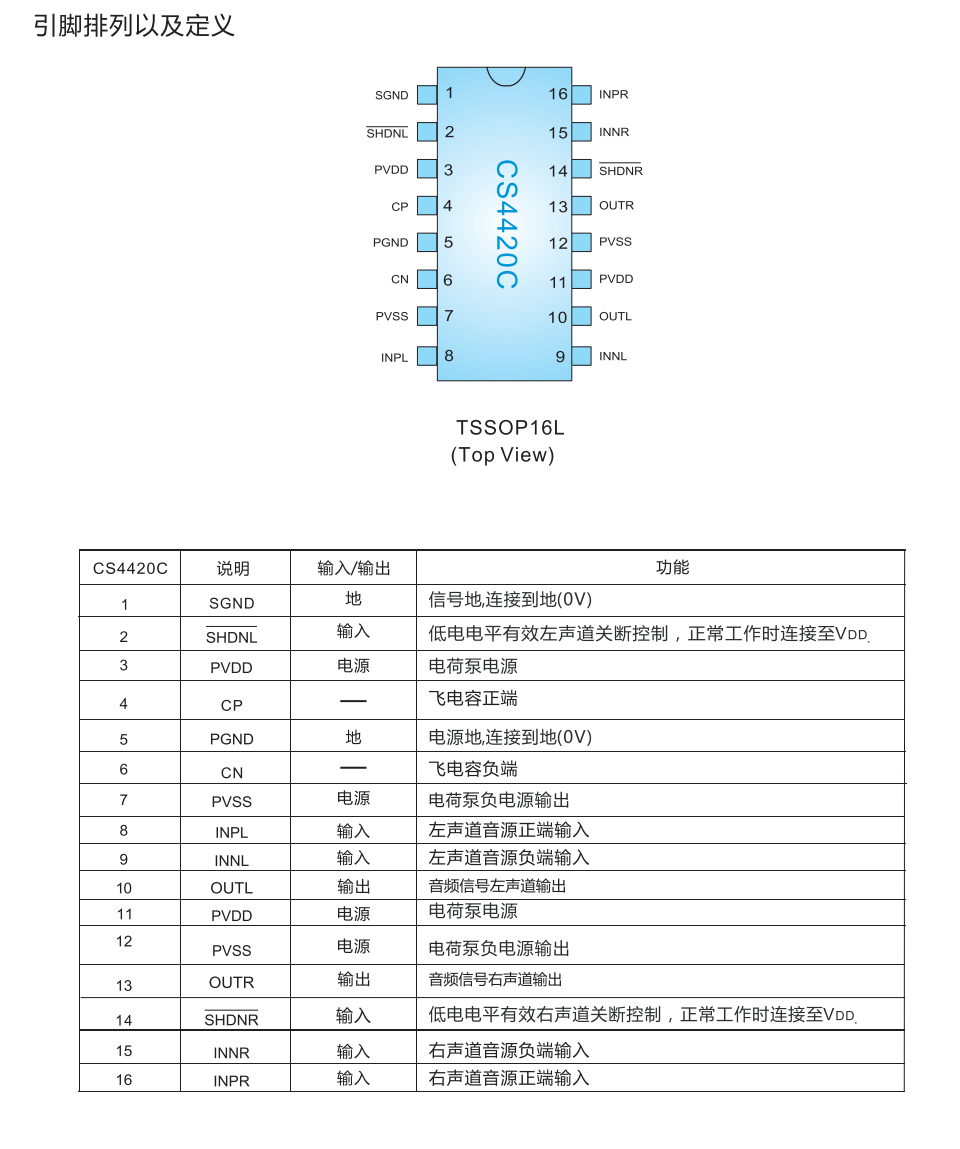

封装
TSSOP16
