DC-DC charge pump BOOST
CS5008S

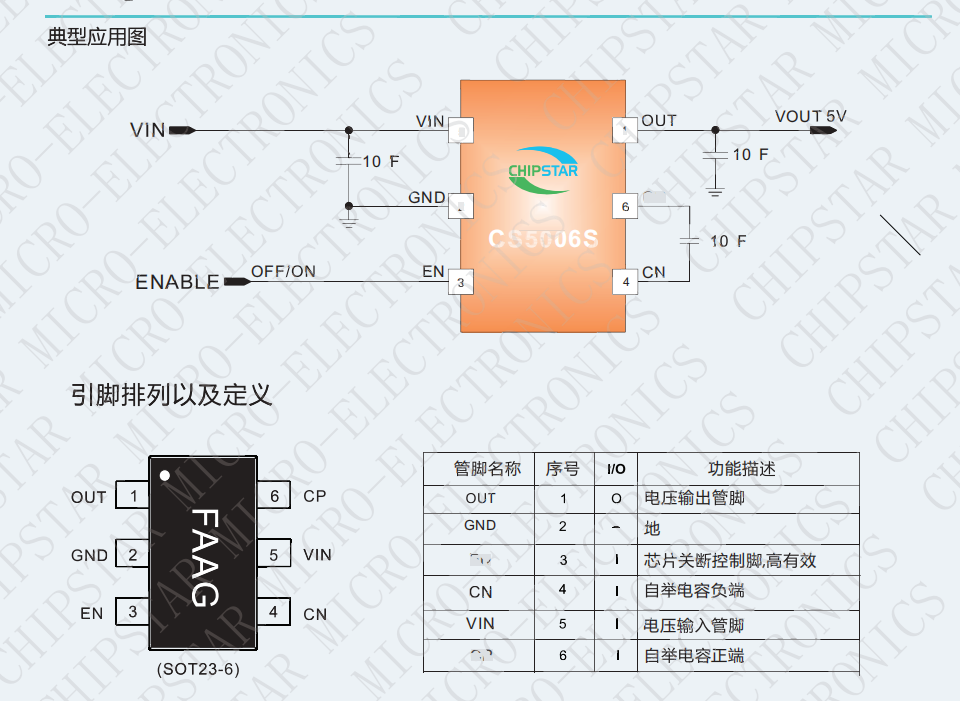

CS5008S是一个具备低噪声、恒定开关频率(280KHz)的电容式电压倍增器。输入2.5至4.5V，产生恒定的5V输出电压，最大输出电流能达到300mA。较少的外部器件(仅有一只自举电容和VIN以及VOUT上的2只旁路电容)使CS5008S很适合应用于电池供电的小型设备。
本电路采用新的电荷泵架构，保证零负载情况下工作在恒定的开关频率，并同时减少输入和输出纹波。该电路具有热保护功能，能承受从VOUT到GND的持续短路。内置的软启动电路能防止启动时产生过大的浪涌电流。较高的开关频率，可以使用小型的陶瓷电容。
描述
固定输出电压5V(±4%)
输入范围:2.5V~5.0V
输出电流:最大300mA
低噪声恒定频率工作
自动软启动降低浪涌电流
静态电流500μA
短路保护
无电感器件
采用6脚SOT23-6封装
应用
便携式音响设备
锂离子电池备份电源
3V到5V转换
PCMCIA本地5V电源
封装
SOT23_6L
