CS5090EA
CS5090EA是一款5V输入，最大1.5A充电电流，支持双节锂电池串联应用的升压充电管理IC。CS5090EA集成功率MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM成本。CS5090EA的升压开关充电转换器的工作频率为500KHz，转换效率为90%。
CS5090EA内置四个环路来控制充电过程，分别为恒流(CC)环路、恒压(CV)环路、芯片温度调节环路、可智能调节充电电流，防止拉垮适配器输出，并匹配所有适配器的输入自适应环路。
CS5090EA集成30V OVP功能，输入端口能够稳定口靠承受30V以内的耐压冲击，并在输入超过6V时停上充电，非常适用于TYPE-C接口的应用。在系统设计上可以省去额外专门的OVP设计，从而有效的降低了系统成本;同时芯片BAT输出端口耐压30V，极大提高了系统的可靠性。
CS5090EA提供了纤小的ESOP8L封装类型供客户选择，其额定的工作温度范围为-40℃至85℃。
描述
USB 5V输入异步开关升压充电，集成30V OVP功能
工作电压3.6～6V，BAT端耐压30V，内部集成高压晶体管
最大1.5A充电电流，充电电流外部电阻可调
NTC功能，与使能功能复用
升压充电效率90%
自动调节输入电流，匹配所有适配器
支持LED充电状态指示
500KHz开关频率，内置频率抖动功能
输出过压，短路保护
输入欠压，过压保护
IC过温保护，IC温度自适应调节功能
管脚兼容CS5090E
ESD 2KV
应用
蓝牙音箱
POS机
锂电电池包
对讲机
玩具

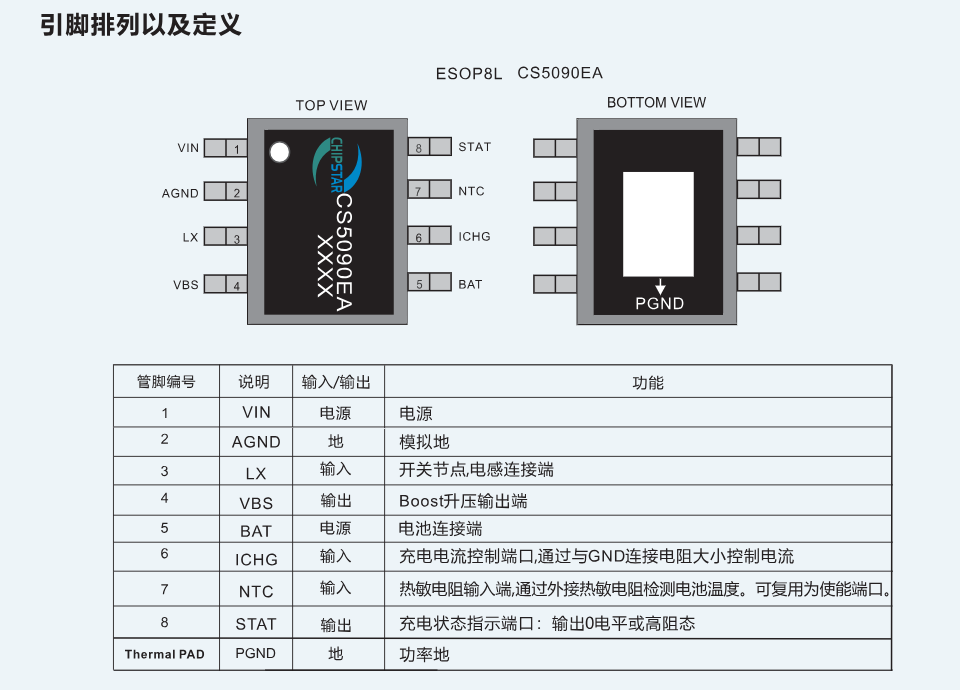

封装
ESOP8L
