CS5601T
CS5601D/T/S是面向空间受限的便携应用的高度，集成锂离子和锂聚合物线性充电器器件。该器件由USB端口或交流适配器供电。带输入过压保护的高输入电压范围支持低成本、非稳压适配器。电池充电经历以下三个阶段:调节，恒定电流和恒定电压。在所有充电阶段，内部控制环路都会监控IC结温，当其超过内部温度阈值时，它会减少充电电流。充电器功率级和充电电流感应功能完全集成在了一起。该充电器具有高精度电流和电压调节环路功能、充电状态显示，和充电终止功能。
CS5601D/T/S采用纤小的DFN2X2_8L封装，尽可能满足客户针对产品封装体积的要求，其额定的工作温度范围为-40℃至85℃。
描述
充电电压精度为1%
10%充电电流准确度
最大750mA充电电流，充电电流外部电阻可调
NTC功能
支持最低1mA充电终止电流
自动断电功能
低电池输出泄漏电流
通过电池负温度系数(NTC)在JEITA范围内运行冷故障时的快速充电电流折半，热故障时恒压充电电压Vout降低到Vo-hot
28V额定输入电压:具有6.5V输入过压保护
过压保护(OVP)，欠压保护(UVLO)
电源过载保护，IREF短路保护，输出短路保护
芯片恒温自调节充电保护
型号对应(充电截止电压):
CS5601D→4.06V
CS5601T→4.20V
CS5601S→4.35V
应用
健身配件
低功耗手持设备
智能手表
蓝牙耳机

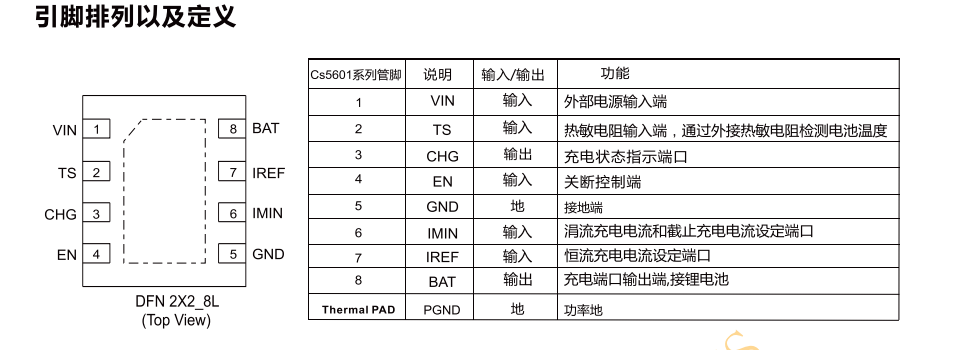

封装
DFN2X2_8L
