CS5310E
CS5310E是一款28V耐压，两节锂电池或锂离子聚合物电池的降压型充电管理IC。集成功率MOS，芯片采用同步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM成本，具有最大3A的充电电流能力，充电电流可以通过外部电阻灵活可调，充电效率可以达到90%以上。
CS5310E内置三个环路来控制充电过程，分别为恒流(CC)环路、恒压(CV)环路以及芯片温度调节环路。CS5310E通过外部电阻，可独立灵活调节充电终止电流的大小。
CS5310E具有完善的保护功能，包括输入欠压和过压保护、电池过压和短路保护、电池温度保护、芯片温度调节和保护。此外芯片通过外接的两路LED指示灯，可对充电过程实现全程监控。
描述
28V耐压，同步降压型充电器
99%系统工作占空比
最大3A充电电流，充电电流外部电阻可调
NTC功能
降压充电效率90%
±1%电池恒压精度
充电终止电流独立可调
支持LED充电状态指示
内置功率MOS
550KHz开关频率，可支持7.4uH电感
输出过压，短路保护
输入欠压，过压保护
IC过温保护
IC温度自适应调节
全集成结构，无需外置二极管
应用
蓝牙音箱
锂电电池包
对讲机
POS机
玩具
封装
EQA16

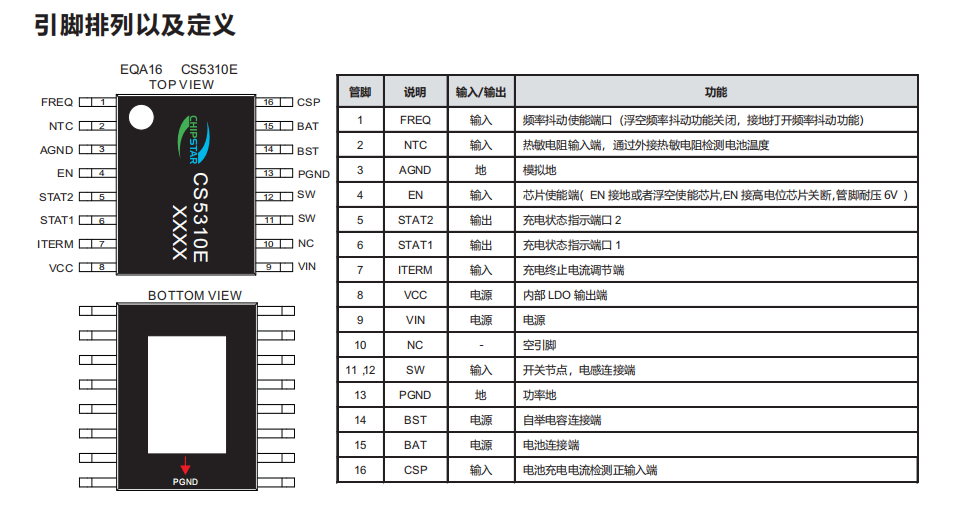

.png)

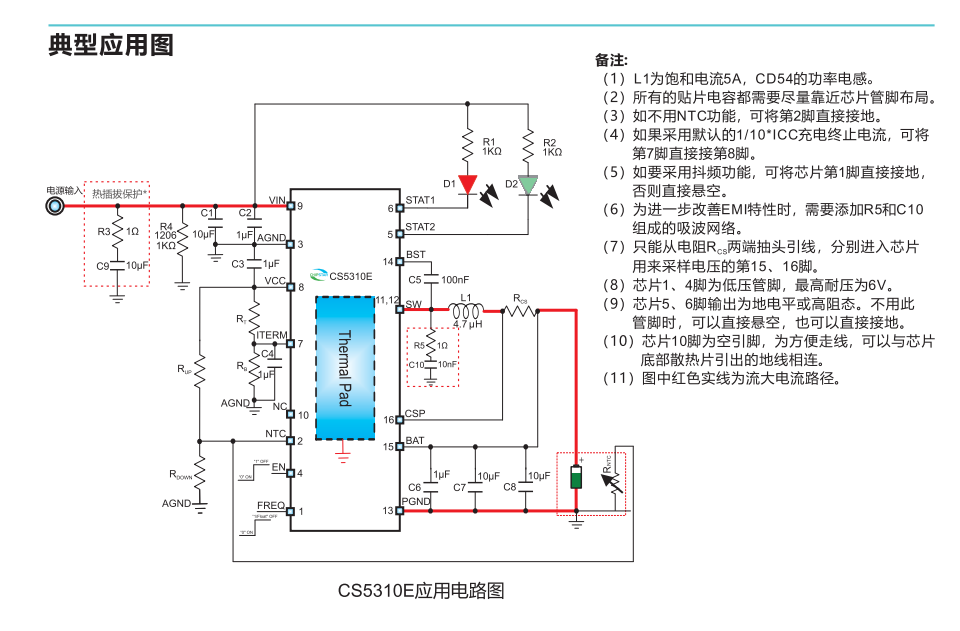

.png)
