电源监控
CS809
CS803/809/810系列电路是用来监测电源电压或电池电压的微处理器复位电路。本系列电路不需要外围器件，从而提高了系统的可靠性，降低了系统的成本。
本系列电路在被监测的电源电压低于预先设置的复位阈值时，输出有效的复位信号，当电源电压上升到复位阈值以上时，在至少140毫秒的时间内复位信号还将维持有效，CS803提供漏极开路复位输出，CS809/810提供 CMOS复位输出。CS803的漏极开路输出需要一个上拉电阻，此电阻可以被连接到Vcc或Vcc以外的其它电源。 CS803/809的复位输出为低有效，CS810的复位输出为高有效，在设计上保证短时间的电源突降不会影响复位输出。在整个温度范围内，当电源电压低至1.15V时仍能保证可靠输出。
描述
精确的复位阈值:+2.5%
复位阈值从2.1V到5.0V，每0.1V一档
提供两种复位输出
漏极开路输出(CS803)
CMOS输出(CS809/810)
最小140ms的复位脉冲宽度
低工作电流:3.3V时典型值8μA
复位信号在电源电压低至1.15V时仍能维持可靠输出
对短时间电源突降的过滤功能
工作温度范围:-40℃ to +85℃
采用SOT23封装
应用
计算机
微控制器
智能仪表
便携式或电池供电的设备

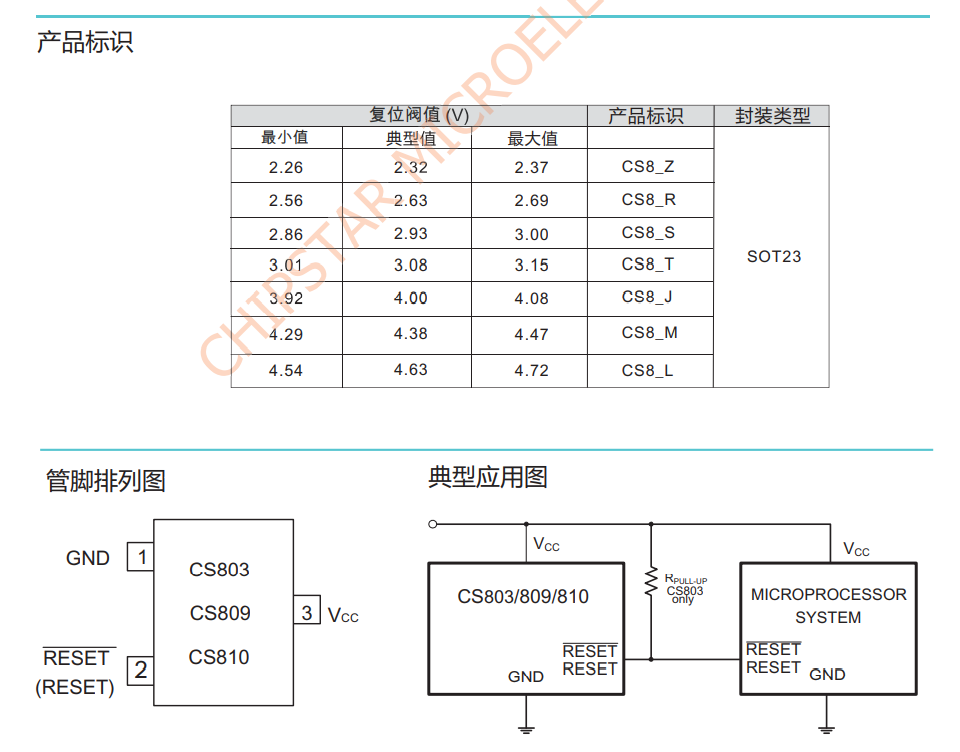

封装
SOT23
