旋变数字转换器

MS5910PA可pin对pin兼容AD2S1210

MS5910PA 是一款可配置 10bit 到 16bit 分辨率的旋变数字转换器。可pin对pin兼容AD2S1210。片上集成正弦波激励电路,正弦和余弦允许输入峰峰值幅度为 2.3V 到 4.0V,频率范围为 2kHz 至 20kHz。 转换器可并行或串行输出角度和速度对应的数字量。

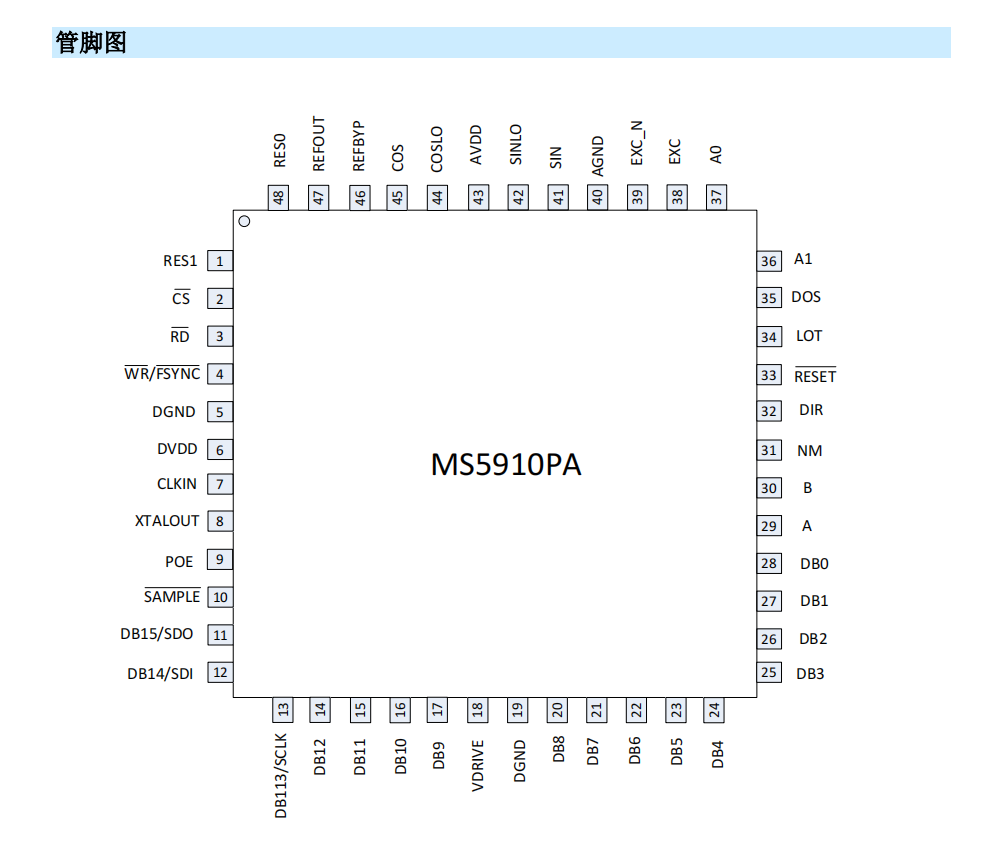

MS5910PA 采用 LQFP48 封装。

主要特点
最大跟踪速率:3125rps (10bit分辨率)
角度精度:±2.5弧分
可配置分辨率:10/12/14/16位
并行和串行10位至16位数据端口
位置与速度输出
系统故障检测
可编程故障检测阈值
差分输入
集成增量式编码器仿真
内置可编程正弦波激励源
兼容DSP和SPI接口协议
电源电压:5V,接口电压2.3V至5V
工作温度范围:-40°C+125°C

应用
伺服电机控制
编码器仿真
电动助力转向
发电机
汽车运动检测与控制
