高/低边栅极驱动
MS30517可pin对pin兼容UCC27517
MS30517SA 是单通道、高速、低侧栅极驱动器器件，能够有效地驱动 MOSFET 和 IGBT 开关 。可pin对pin兼容UCC27517。芯片的设计能够大大减少击穿电流 ，MS30517SA 能够提供高峰值拉、灌电流脉冲，同时提供了轨到轨驱动能力以及低传播延迟（典型值为 13ns）。MS30517SA 能够承受 -5V 电压输入。
主要特点
低成本栅极驱动器器件，提供 NPN 和 PNP 离散解决方案的高品质替代产品
4A 峰值拉电流和灌电流对称驱动
低传播延迟：13ns（典型值 ）
快速上升和下降时间：9ns 和 7ns（典型值 ）
TTL 和 CMOS 兼容逻辑阈值（与电源电压无关）

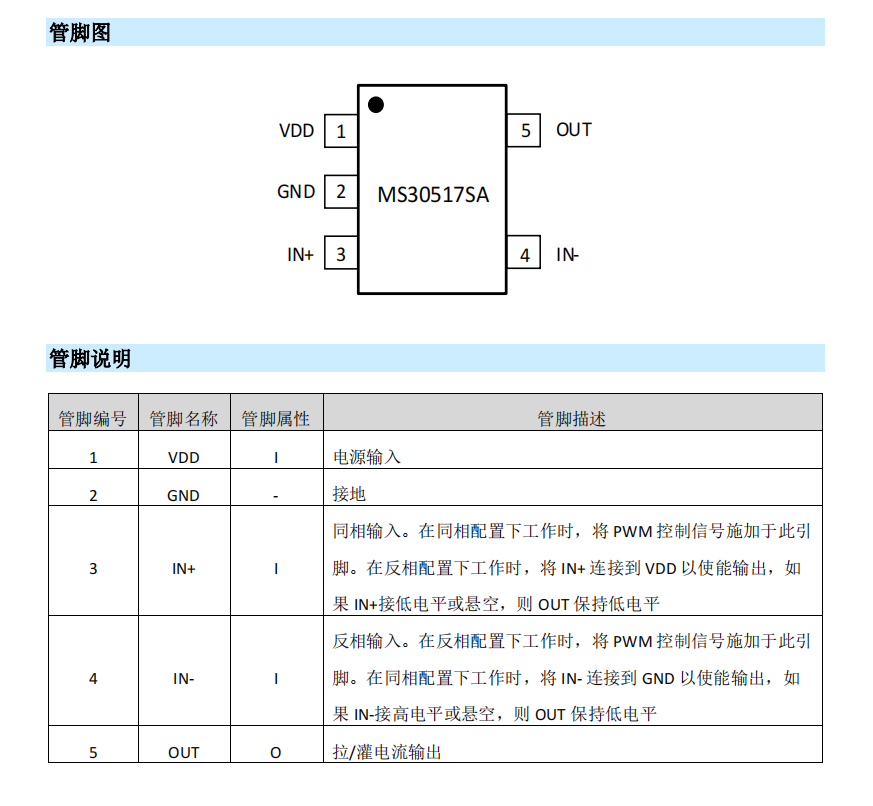

双输入设计（选择一个反相（IN- 引脚）或者同相（IN+ 引脚）驱动器配置）
工作温度范围：-40°C 至 125°C
SOT23-5 封装
应用
开关模式电源
直流到直流转换器
针对数字电源控制器的伴随栅极驱动器器件
太阳能、电机控制、不间断电源 (UPS)
宽带隙电源器件（例如 GaN）的栅极驱动器
