CS9025C微步进电机驱动芯片可pin对pin兼容DRV8825

2023-05-16 深圳市芯晶图电子技术有限公司

CS9025C是一种内置步进表的集成微步进电机驱动器,为打印机、扫描仪和其它自动化设备提供解决方案。其设计为能使步进电机以全、半、1/4、1/8、1/16、1/32步进模式工作。步进模式由逻辑输入MODEX选择。输出驱动能力达到±2.5A。CS9025C的衰减模式可编程。译码器是CS9025C易于实施的关键。通过STEP简单的输入一个脉冲就可以使电机完成一次步进,省去了相序表,高频控制线及复杂的编程接口。这使其更适于在没有复杂的微处理器或微处理器负担过重的场合。内部的同步整流控制电路改善了PWM操作时的功耗。内部保护电路包括: 带迟滞额过热保护、欠压锁定及过流保护。不需要特别的上电时序。

CS9025C提供一种带有裸露焊盘的ETSSOP28封装,能有效改善散热性能,且是无铅产品,其额定的工作温度范围为-40℃°至85℃。

描述
PWM微步进电机驱动器
-内置微步索引器
-高达1/32微步
8V至30V 宽工作电压范围
RDS(on)(HS + LS): 460mΩ(典型值)
2.5A 峰值电流驱动能力 (供电24V,TA = 25℃)
多种衰减模式
-混合衰减
-慢衰减
-快衰减
STEP/DIR接口
低功耗休眠模式
内置3.3V参考电压输出
过流保护(OCP),内部欠压锁定
热关断(TSD)
故障状态指示

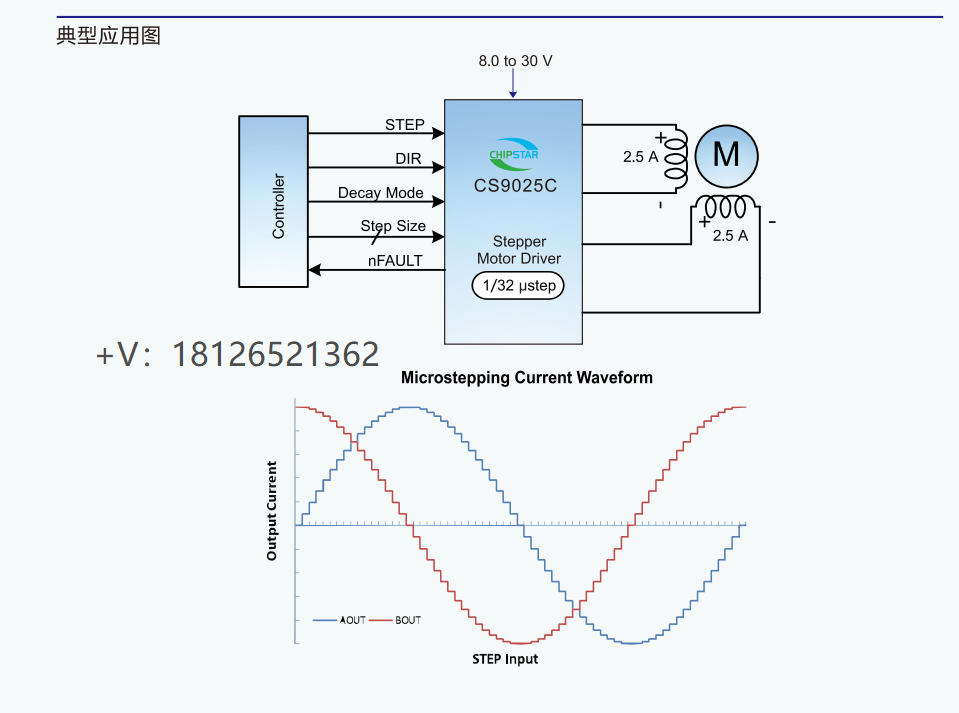

应用
3D打印机
扫描仪
机器人
办公自动化仪器
