模数转换器(ADC)

SC1083可pin对pin兼容AD7822

SC1083 为高速、单通道、微处理器兼容型、8 位模数转换器(ADC),最大吞吐量为 2MSPS 。可pin对pin兼容AD7822。三款器件都内置一个 2.5V(2%容差)片内基准电压源、一个采样保持放大器、一个 8 位半快速型(half-flash)ADC 和一个高速并行接口,可采用 3V±10%和 5V±10%单电源供电。

SC1083 将转换启动与关断功能结合在一个引脚上,即 CONVST 引脚,这样便可实现在一次转换结束时自动关断的独特省电模式。当转换结束,即 EOC(转换结束)信号变为高电平后,会对 CONVST 引脚上的逻辑电平进行采样。如果它在该点为逻辑低电平,则 ADC 关断。SC1083 还具有单独的关断引脚。
利用该并行接口,可方便地与微处理器和 DSP 进行接口。这些器件仅使用地址解码逻辑,因此很容易实现到微处理器地址空间的映射。利用 EOC 脉冲,这些 ADC 可以分别独立工作。SC1083 采用 20 引脚超薄紧缩小型封装(TSSOP)。利用该并行接口,可方便地与微处理器和 DSP 进行接口。这些器件仅使用地址解码逻辑,因此很容易实现到微处理器地址空间的映射。利用 EOC 脉冲,这些 ADC 可以分别独立工作。

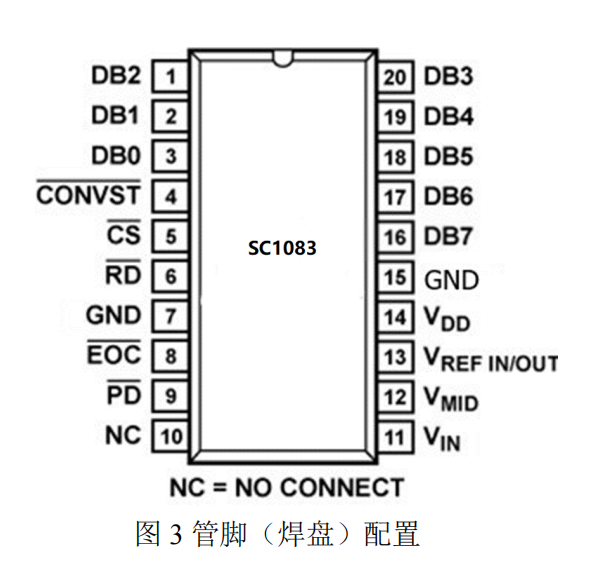

SC1083 采用 20 引脚超薄紧缩小型封装(TSSOP)。

主要性能
8 位半快速型(half-flash)ADC
单端模拟输入通道,并提供输入偏移调节
片内采样保持
提供最高 10MHz 输入频率时的信噪比性能
转换结束时自动关断
片内基准电压源(2.5 V)
工作电压范围较宽:
3V±10%和 5V±10%
输入范围:
0V 至 2Vp-p,VDD=3V±10%
0V 至 2.5Vp-p,VDD=5V±10%
灵活的并行接口,利用 EOC 脉冲可独立工作

应用场合
数据采集系统、DSP 前端
磁盘驱动器
移动通信系统、子采样应用
