模数转换器(ADC)
SC1224可pin对pin兼容LTC2225
SC1224是一款 12 位 80/40/25/10MSps 低功耗 3V 电源供电的模数转换器，专为数字化高频宽动态范围信号而设计。可pin对pin兼容LTC2225、LTC2226、LTC2227、LTC2228、LTC2229。SC1224 非常适合要求苛刻的成像和通信应用，其交流性能，包括 80MHz 采样下 70.08dB 信噪比和 83dB 无杂散动态范围，用于远远超过奈奎斯特频率的信号。直流规格包括±1LSB INL（典型值），±0.3LSB DNL（典型值）和无漏失码。输入端参考噪声很低，仅为0.96LSBRMS。一个单独的输出电源使输出能驱动 0.5V 至 3.6V 逻辑电路.
一个单端 CLK 输入负责控制转换器运作。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
主要性能
3V 电源供电
灵活输入范围：1VP-P to 2VP-P
0.5V 至 3.3V 输出电源
低功耗： 60mW (10MSPS)
218mW(80MSPS)
80MHz 采样，30.5MHz 输入：
信噪比(SNR):70.08dBFS
无杂散动态范围(SFDR):83.48dBFS
微分非线性(DNL)：±0.3LSB(典型值)
输入端参考噪声：0.96LSBRMS
片内基准电压源和采样保持电路

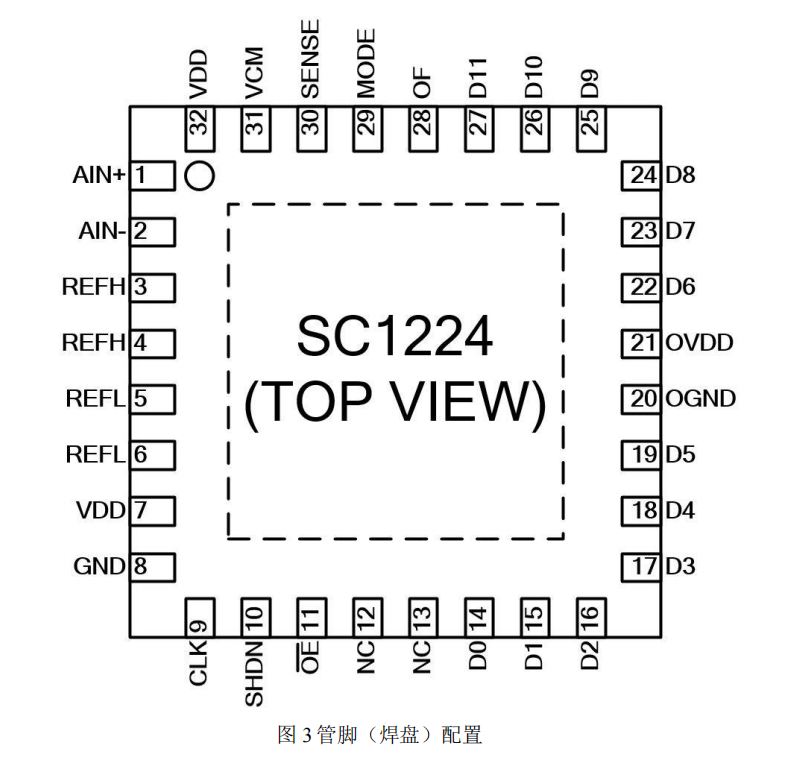

QFN-32 封装 5mm×5mm
应用场合
无线和有线宽带通信
成像系统
光谱分析
便携式仪器智能天线系统
手持式示波器
