模数转换器(ADC)

SC1259可pin对pin兼容AD9258

SC1259 是一款单芯片、双通道、14 位、80MSPS/105MSPS/125MSPS 模数转换器(ADC),采用 1.8V 电源供电,内置高性能采样保持电路和片内基准电压源。可pin对pin兼容AD9258。

该产品采用多级差分流水线架构,内置输出纠错逻辑,在 125MSPS 数据速率时可提供 14 位精度,并保证在整个工作温度范围内无失码。该 ADC 内置多种功能特性,可使器件的灵活性达到最佳、系统成本最低,例如生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码,以及通过串行端口接口(SPI)输入的用户自定义测试码。
采用一个差分时钟输入来控制所有内部转换周期。数字输出数据格式为偏移二进制、格雷码或二进制补码。每个 ADC 通道均有一个数据输出时钟(DCO),用来确保接收逻辑具有正确的锁存时序。该器件支持 1.8V CMOS 输出及 LVDS 输出,输出数据可以在单条输出总线上多路复用。

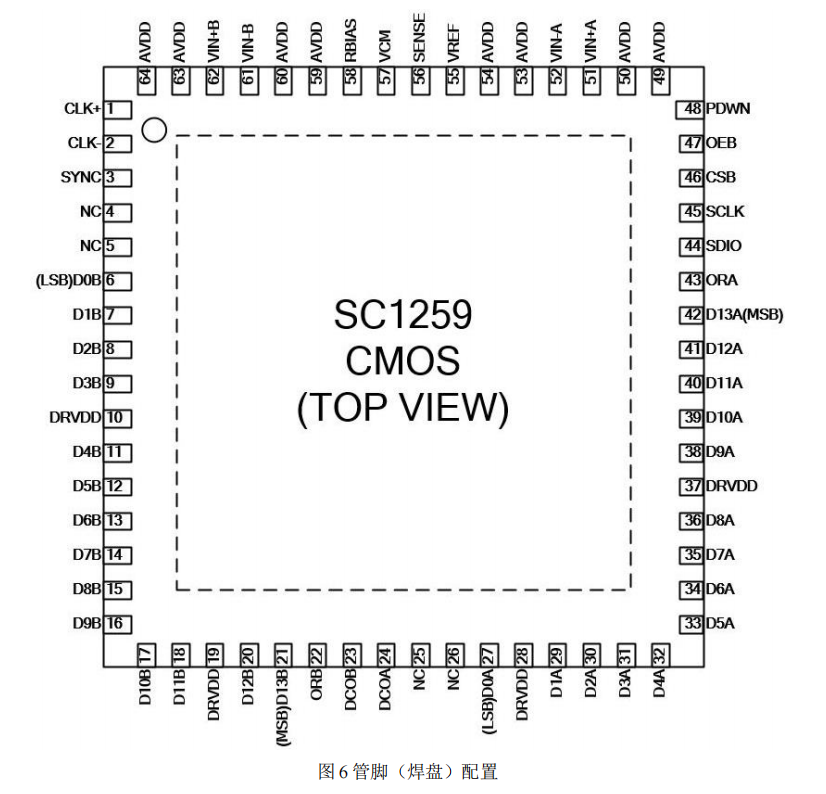

SC1259 采用符合 RoHS 标准的 64 引脚的 QFN 封装。

主要性能
1.8V 模拟供电
1.8V 数字输出供电
低功耗:
495mW (125MSPS)
信噪比(SNR):
76.6dBFS(fin=30.5MHz@125MSPS)
无杂散动态范围(SFDR):
88dBc(fin=30.5MHz@125MSPS)
片内基准电压源和采样保持电路
QFN-64 封装 9mm×9mm

应用场合
通信
分集无线电系统
多模式数字接收器
I/Q 解调系统
智能天线系统
电池供电仪表
手持式示波器
便携式医疗成像
超声
雷达/LIDAR
