SC1421可pin对pin兼容AD7893
SC1421 是一款快速、12 位 ADC，采用+5 V 单电源供电，该器件内置一个 6 微秒（µs）逐次逼近型模数转换器、一个片内采样保持放大器、一个片内时钟和一个高速串行接口。可pin对pin兼容AD7893。
SC1421 通过一个高速串行接口端口输出数据，这个双线串行接口具有一个串行时钟输入和一个串行数据输出，通过外部串行时钟可访问该器件中的串行数据。除线性度、满量程和失调误差等传统直流精度规格外，SC1421 的动态性能参数也做了详细规定，包括谐波失真和信噪比。
该器件可接受的模拟输入范围为±10 V，采用+5 V 单电源供电，典型功耗仅 25 mW。
SC1421 提供 8 引脚小形集成封装（SOIC）。
产品亮点
1、快速、12 位 ADC 采用 8 针引脚封装
SC1421内置一个 6微秒（µs）ADC，一个跟踪/保持放大器，控制逻辑和一个高速串行接口，所有这些都封装在 8 针引脚管壳中，这比其他解决方案节省了相当大的空间。
2、低功耗，单电源运行
SC1421 采用+5V 单电源运行，消耗仅为 25 毫瓦。这种低功耗，单电源的特性使它成为电池供电或便携式应用的理想选择。
3、高速串行接口
该部件提供高速串行数据和串行时钟线，允许一个简单的两线串行接口工作。
主要性能
快速 12 位 ADC，转换时间为 6 微秒
单电源供电
高速、易用的串行接口
片内采样保持放大器
低功耗：25mW（典型值）
输入范围±10V
8 引脚小型 SOIC 封装
应用场合
工业自动化技术
可编程逻辑控制器 (PLC)
分布式控制系统 (DCS)

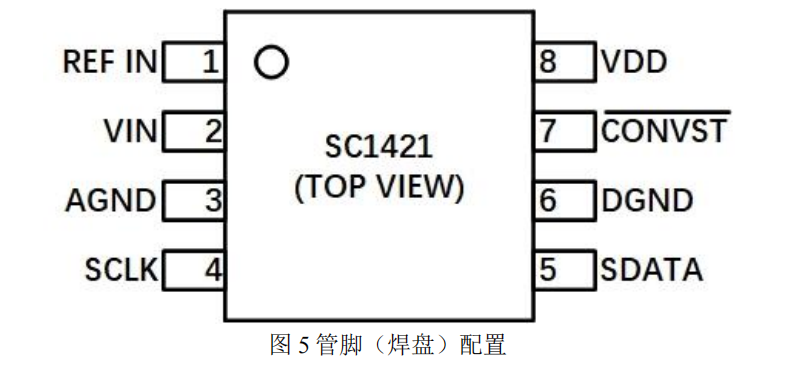

.png)
