SC1644可pin对pin兼容AD7173-8
SC1644是一款快速建立、高度精确、低功耗、8/16通道、多路复用的ADC，适合低带宽输入信号使用，集成输入缓冲器。可pin对pin兼容AD7173-8。
该器件集成精密2.5V低漂移(3.5ppm/°C)带隙基准电压源和振荡器。
该器件提供8个灵活的设置，可针对输出数据速率、数字滤波器模式、失调/增益误差校正基准电压选择、缓冲器使能、PGA等进行配置。
Sinc5+sinc1滤波器可较大程度提升通道扫描速率，而sinc3滤波器可较大程度提升分辨率并增强50Hz/60Hz抑制性能，另外还有4个选项可供选择，较大程度降低噪声。
该器件集成诊断功能，包括CRC、寄存器校验和、温度传感器、交叉点多路复用器、熔断电流和GPIO/GPO等。
SC1644采用符合RoHS标准的40引脚的QFN封装。
主要性能
低功耗、8/16通道高集成度的多路复用模数转换器(ADC)
内部集成:
精密模拟输入缓冲器和参考输入缓冲器
2.5V精密基准电压源(3.5ppm/°C)
交叉点多路复用器(支持系统诊断功能)
8个全差分或16个单端通道
时钟振荡器
GPIO和GPO引脚用于控制外部多路复用器
快速灵活的输出速率:1.25SPS至31.25kSPS
通道扫描数据速率：
6.21kSPS/通道数(建立时间:161µs)
性能规格
17.5位无噪声分辨率(31.25kSPS)
24位无噪声分辨率(1.25SPS)
积分非线性(INL)：±3ppm/FSR
50Hz和60Hz抑制:85dB,建立时间为50ms
工作电压：3.3V或5V
电流：4mA
3/4线串行数字接口(SCLK为施密特触发器)
CRC差错校验
SPI、QSPI、MICROWIRE和DSP兼容

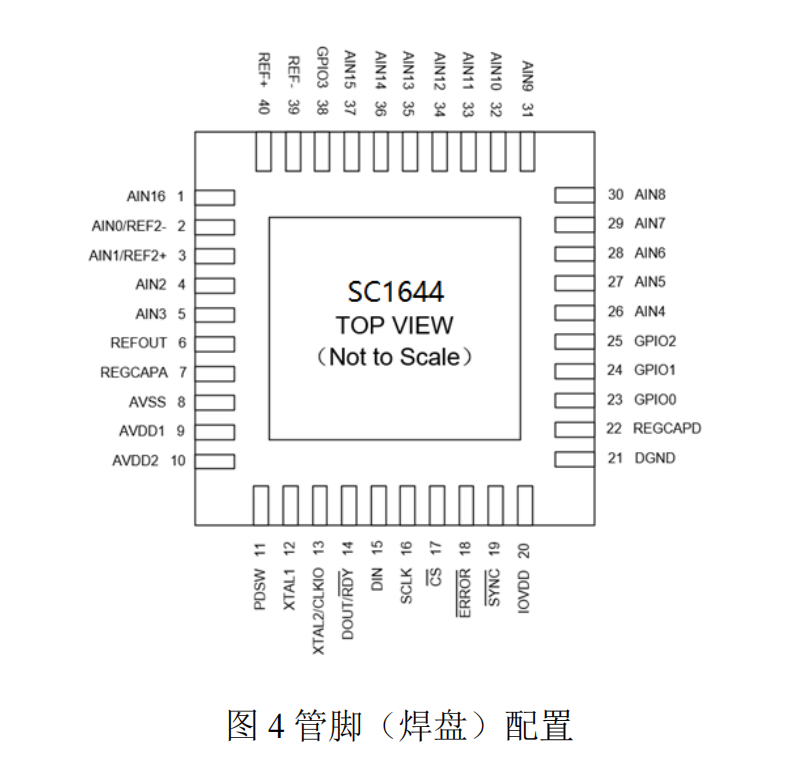

QFN-40封装6mm×6mm
应用场合
过程控制：PLC/DCS 模块
电压、电流、温度和压力测量
流量计
医疗与科学多通道仪器
地震仪器仪表
化学分析仪器：色谱分析
