SC5104可pin对pin兼容XR33058

SC5104,SC5106 和 SC5107 是一个高性能的 RS-485/RS-422 设备,旨在改善在嘈杂的工业环境中的性能和增加对系统故障的容错率。可pin对pin兼容XR33058。

模拟总线引脚可以对高达±15kV HBM 的 ESD 事件进行保护。共模工作范围可达-7V~12V,使其在噪声环境中更加可靠地工作。
SC5104,SC5106 和 SC5107 接收机包括完整的故障安全电路,确保在接收机输入开路、短路或未驱动时,具有逻辑高的接收机输出。SC5104 /SC5106/SC5107 接收器输入阻抗至少为 120k(1/10 单位负载),允许总线上超过 320 个设备。
该驱动器通过短路检测以及热关机保护,使得在关机或断电时保持高阻抗。
DE 和 RE引脚包括热插拔电路,以防止在通电或带电插入期间引起总线上的错误转换,并可以进入 1nA 低电流关闭模式,以极大地节省电力。

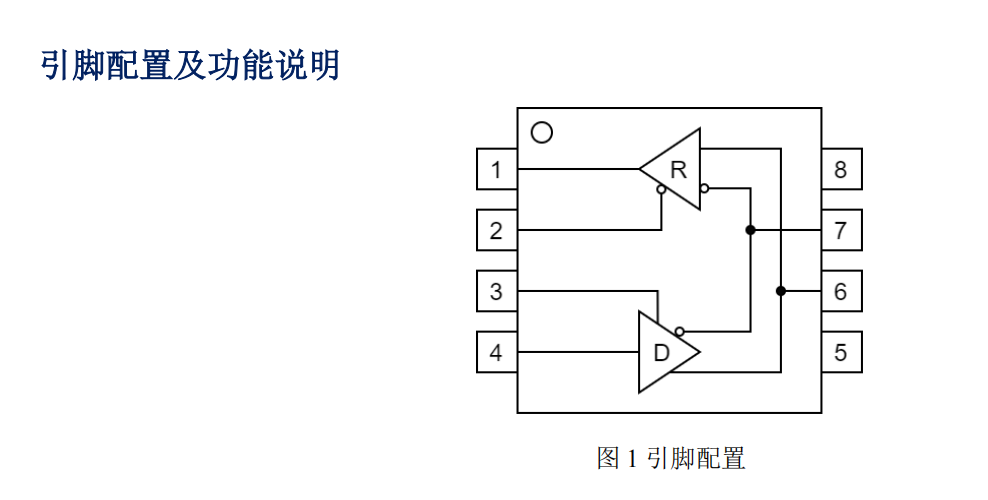

SC5107/ SC5104 是采用 8 针 SOIC 封装的半双工收发器,最大数据速率为 250kbps 和 1Mbps。SC5106 是一种全双工收发器,采用 14 针 SOIC 封装,最大数据速率为 1Mbps。

主要性能
3.0V 至 5.5V 的工作范围
模拟总线引脚可以承受±28V 的直接短路
可靠的 ESD 保护
±15kV HBM(母线引脚)
±5kV HBM(非母线引脚)
增强了接收机的故障安全保护,用于除了空闲数据线的断开、短路或终止
DE 和 RE 引脚的热插拔保护
驱动器短路限流和热关机过载保护
减少了单位负载从而允许在总线上超过 320 台设备
工业标准的 8 引脚
环境工作范围为-40℃~85℃和-40℃~105℃

应用场合
工业控制网络
HVAC 网络
搭建和过程自动化
能量监测和控制
较长或者无端的传输线
