MS9842SS模拟信号处理器可pin对pin兼容HT82V42

2023-06-21 深圳市芯晶图电子技术有限公司

MS9842SS 是一款应用在 CCD 成像的模拟信号处理器。可pin对pin兼容HT82V42。MS9842SS 具有 1 个采样通道,用于采样三线彩色 CCD 阵列输出信号。MS9842SS 是由输入电压钳位电路、相关双采样(CDS)电路、失调 DAC、可编程增益放大器(PGA)和一个高性能 16 位 ADC 组成。在不需要 CDS 模式下的应用,例如接触式图像传感器(CIS)和 CMOS 有源像素传感器应用,关断 CDS 运放。16 位数字输出是 4 位多路复用格式。内部寄存器通过 4 线串行接口进行编程控制,可以调整增益、失调和工作模式。MS9842SS 由单电源 3.3V 供电,消耗 188mW 的功率。


主要特点
电源:3.3V
功率:188mW(典型)
省电模式: 300μA(典型)
16 位 ADC 速率:15MSPS
8 位可编程增益
相关双采样
±315mV 8 位可编程失调
可编程钳位电压
内部参考
可编程 4 线串行接口
4 位复用模式

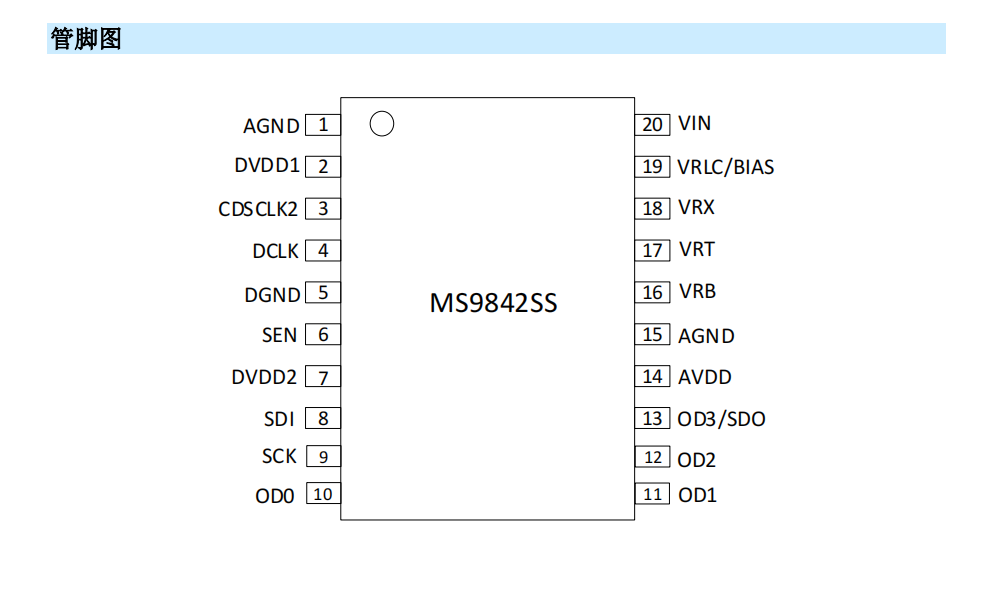

SSOP20 封装

应用
平板文档扫描仪
胶片扫描仪
数字彩色复印机
多功能外围设备
