MS90092可Pin to Pin兼容MB90092
MS90092 是一款用于电视屏幕显示汉字和图像的视频字符叠加芯片。可Pin to Pin兼容MB90092。
MS90092 内部集成了显示内存（VRAM）、外挂字库接口和视频信号发生器，外部只需接少量元器件就可以显示汉字和图像。
MS90092 提供两种屏幕叠加方法，即主屏和副屏，二者可单独或相互重叠出现在显示器上。主屏显示支持的字符显示为 24 字符×12 行，每个字符或汉字可单独设置。副屏显示支持的字符显示为普通模式下 32 字符×12 行，或全屏模式下 32 字符×16 行。字符可在普通模式下进行逐行设置或在全屏模式下进行整体设置。
MS90092 既有复合视频信号和 Y/C 分离视频信号输入，也有复合视频信号、Y/C 分离视频信号和 RGB 数字视频信号输出。
产品特点
·主屏显示
·主屏显示容量：24 字符×12 行（最多 288 个字符）；
·字符点阵结构：24×32 点阵（每个字符）；
·字符类型：16384 不同字符（16M 地址）；
·字符大小：标准（24×32 点阵）、双倍宽、双倍高、双倍宽×双倍高、四倍宽×双倍高（每行都可设置）；
·显示位置控制：
–水平显示位置：1/3 字符单元处设定；
–垂直显示位置：1H 设定；
–行间隔控制：1H 设定（0~15H）；
·显示优先级控制：副屏的优先级可以更改（每行）。
·副屏显示
·显示位置控制：水平位置和垂直位置可在 2 点单元内可设置；
·正常显示模式：
–屏幕容量：32 字符×12 行（最多达 384 字符）；
水平 256 点×垂直 384 点（只对图形字符）（实际显示情况取决于电视系统和晶振频率）
–普通字符/图形字符显示每行可选（每行最先显示的字符是指定的）
·文字列长：1、2、4、8、16、32 个数可选；
·全屏显示模式：
–屏幕容量：32 字符×16 行（最多达 512 字符）；
水平 256 点×垂直 512 点（实际显示情况取决于电视系统和晶振频率）
–虚拟屏幕容量：模式 A：32 字符×16 行（×32 屏）
水平 256 点×垂直 512 点
模式 B：512 字符×32 行
水平 4096 点×垂直 1024 点
屏幕背景显示
·屏幕背景颜色：8 色（可在全屏范围内设置）
·模拟信号输入
·复合视频信号输入
·Y/C 分离视频信号输入
·模拟信号输出
·复合视频信号输出
·Y/C 分离视频信号输出
·数字信号输出
·G（绿色 Green）、R（红色 Red）、B（蓝色 Blue）信号输出
·VOC（字符）输出、VOB（字符+背景）输出
·字符，字符背景，行背景和屏幕背景都有 8 种颜色可以设置
·内部同步控制（视频信号发生器）
·内部视频信号发生器支持 NTSC/PAL 制式
·可选择逐行或隔行扫描方式
·外部同步控制
·分离同步信号输入/复合同步信号输入
·外部接口：
·8 位串行输入（3 个信号输入引脚）
片选：CS
串行时钟：SCLK
串行数据：SIN

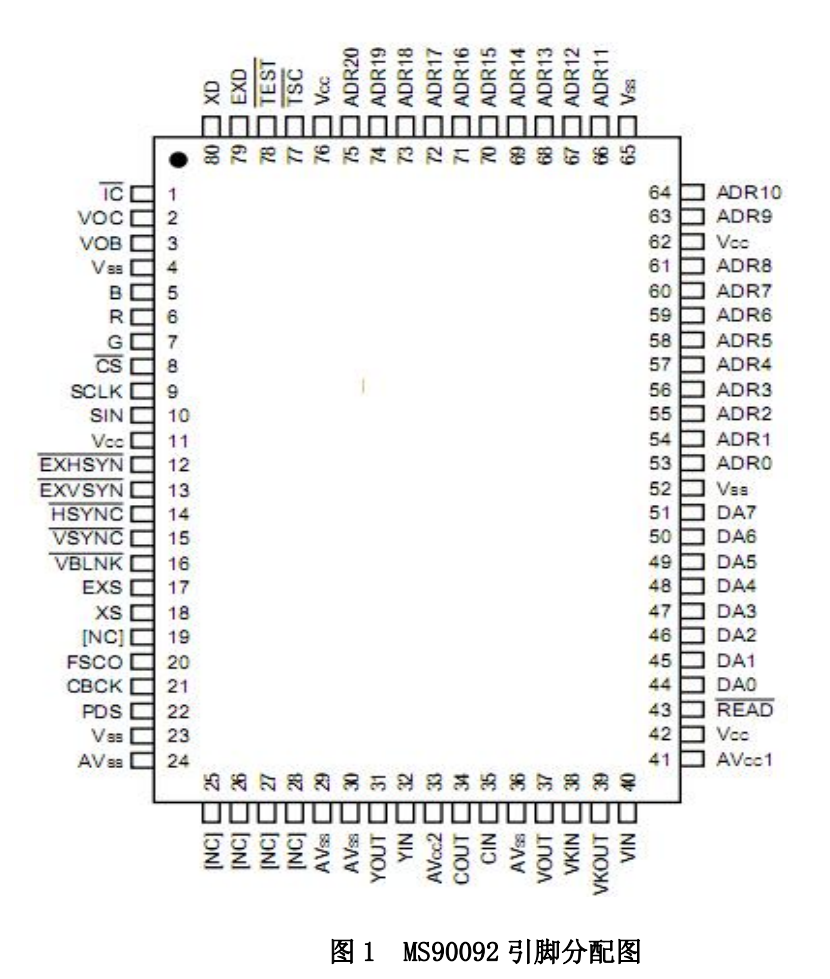

·封装：
·QFP-80
·其他：
·内部上电复位电路
