视频驱动放大器
MS2631
MS2631 是一个单通道视频缓冲器，它内部集成 6dB 增益的轨到轨输出驱动器和 10 阶输出重建滤波器。MS2631 的-3dB 带宽典型值为 55MHz。MS2631 比无源 LC 滤波器与外加驱动的解决方案能提供更好的图像质量。它单电源供电范围为+2.7V 到+5V，并有极低的工作电流 25mA，非常适用于电池供电应用。
MS2631 的输入信号为 DAC 的输出，可直流耦合输入或交流耦合输入。内部二极管箝位和偏置电路可用于交流耦合输入方式。MS2631 还包含内部电平移位电路，从而避免了同步脉冲被截断并允许直流耦合输出。MS2631 的输出可驱动直流或交流耦合单（150Ω）或双（75Ω）负载。MS2631 采用 SOT23-6 六管脚封装，ESD 保护大于 3KV。
主要特点
单通道 10 阶 55MHz（FHD）过滤器
Transparent Sync-tip 输入箝位
6dB 增益输出驱动器和驱动双视频负载
轨到轨输出
输入电压范围包括地
交流或直流耦合输入
交流或直流耦合输出
单电源供电范围为 2.7V 到 5V
低功耗，工作电流为 25mA

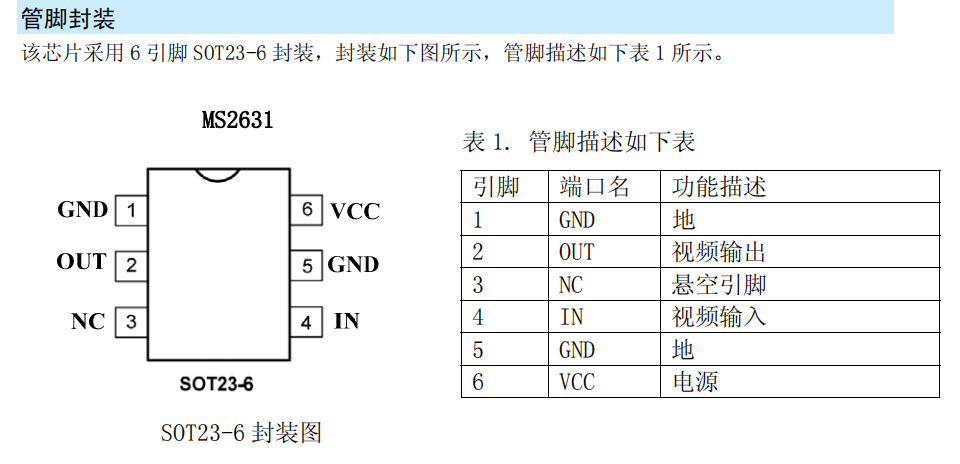

SOT23-6 的封装形式
应用
视频放大器
有线电视和卫星机顶盒
通信设备
消费类视频
便携式和手持式产品
个人视频录像机
DVD 播放机
高清电视
放映机和幻灯机
产品规格分类
| 产品 | 封装形式 | 丝印名称 |
| MS2631 | SOT23-6 | 2631 |
