隔离模数转换器
MS2401可pin对pin兼容AD7401/AMC1305
MS2401是一款二阶Σ-Δ调制器，集成片上数字隔离器，能将模拟输入信号转换为高速1位码流。可pin对pin兼容AD7401/AMC1305，可兼容AD7701/AMC1306。调制器对输入信号连续采样，无需外部采样保持电路。模拟信号输入满量程为±320mV，转换后的数字码流的最高数据速率为20MHz。MS2401的VDD1采用5V电源供电，VDD2可采用5 V或3 V电源供电。
串行接口采用片上数字式隔离，可提供更加优异的工作特性。该器件内置片内基准电压。MS2401采用16引脚SOW封装，工作温度范围为−40°C至+125°C。
主要特点
16位无失码
16位时INL典型值为±2LSB
失调漂移：1uV/°C
20MHz最大外部时钟速率
片上数字隔离器
集成基准电压
±250mV模拟输入电压（满幅±320mV）
低功耗工作
工作温度范围：-40°C至+125°C

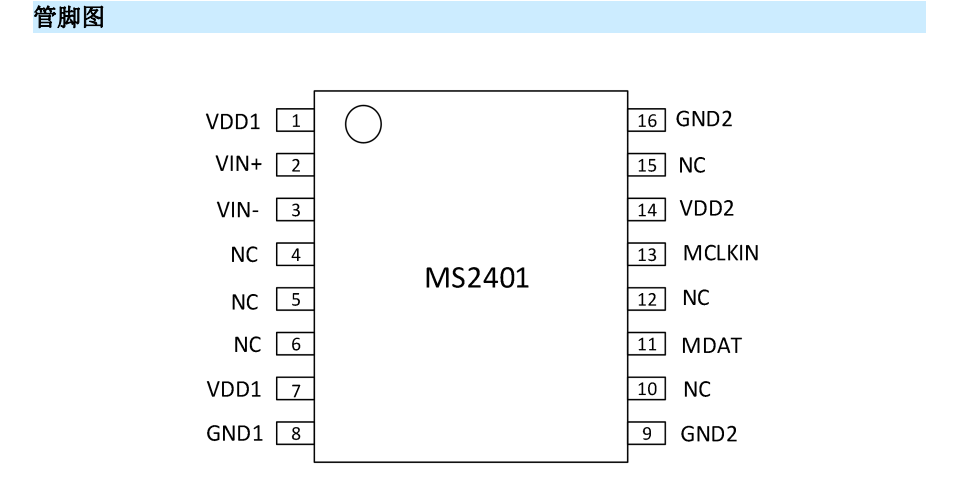

SOW16封装
隔离耐压符合60s 5kV rms标准
应用
交流电机控制
产品规格分类
| 产品 | 封装形式 | 丝印名称 |
| MS2401 | SOW16 | MS2401 |
需要样品测试或详细资料请联系：18126521362（点击复制微信号）
