SC7302可pin对pin兼容AD536A
SC7302这是一款完整的单片集成电路，可执行精确的均方根-直流转换。SC7302直接计算任何包含交流和直流分量的复杂输入波形的有效值。波峰因数补偿方案允许在波峰因数高达7时测量误差为1%。该器件的宽带宽将测量能力扩展到300 kHz，信号电平大于100 mV时误差小于3 dB.
SC7302的一个重要特征是有一个辅助dB输出引脚。均方根输出信号的对数输出到一个单独的引脚，以便进行dB转换，有效动态范围为60 dB。利用外部提供的基准电流，可以方便地将0 dB电平设置为对应于0.1 至2 V RMS范围内的任何输入电平。
输入和输出引脚带电压防护。输入电路可以承受远超过电源电平的过载电压。输入连接到外部电路时，电源电压掉电不会导致器件故障。输出具有短路保护。最大总误差为读数的±5 mV ±0.5%。
SC7302计算多频交流（或交流加直流）输入信号的均方根电平，并提供等效直流输出电平。波形的真均方根值比平均整流值更有用，因为它与信号的功率直接相关。统计信号的均方根值还与其标准偏差有关。
SC7302需要一个外部电容来执行完全额定精度的测量。该电容的值决定低频交流精度、纹波幅度和建立时间。
在总电源电压为5 V至36 V的情况下，SC7302在双电源或单电源下均能同样出色地工作。SC7302的静态电源电流为1.7 mA，非常适合各种远程控制器和电池供电仪表。
主要性能
精确 rms- dc 转换
高精度激光修整
±0.5%最大误差
宽带处理能力
计算交流和直流信号的均方根
450KHz 带宽:V rms > 100 mV
2MHz 带宽:V rms > 1V
信号波峰因数为 7，误差为 1%
dB 输出 60db 范围
低功率:1.7 mA 静态电流
单路或双路供电
单片集成电路
-40°C ~ 125°C 工作温度

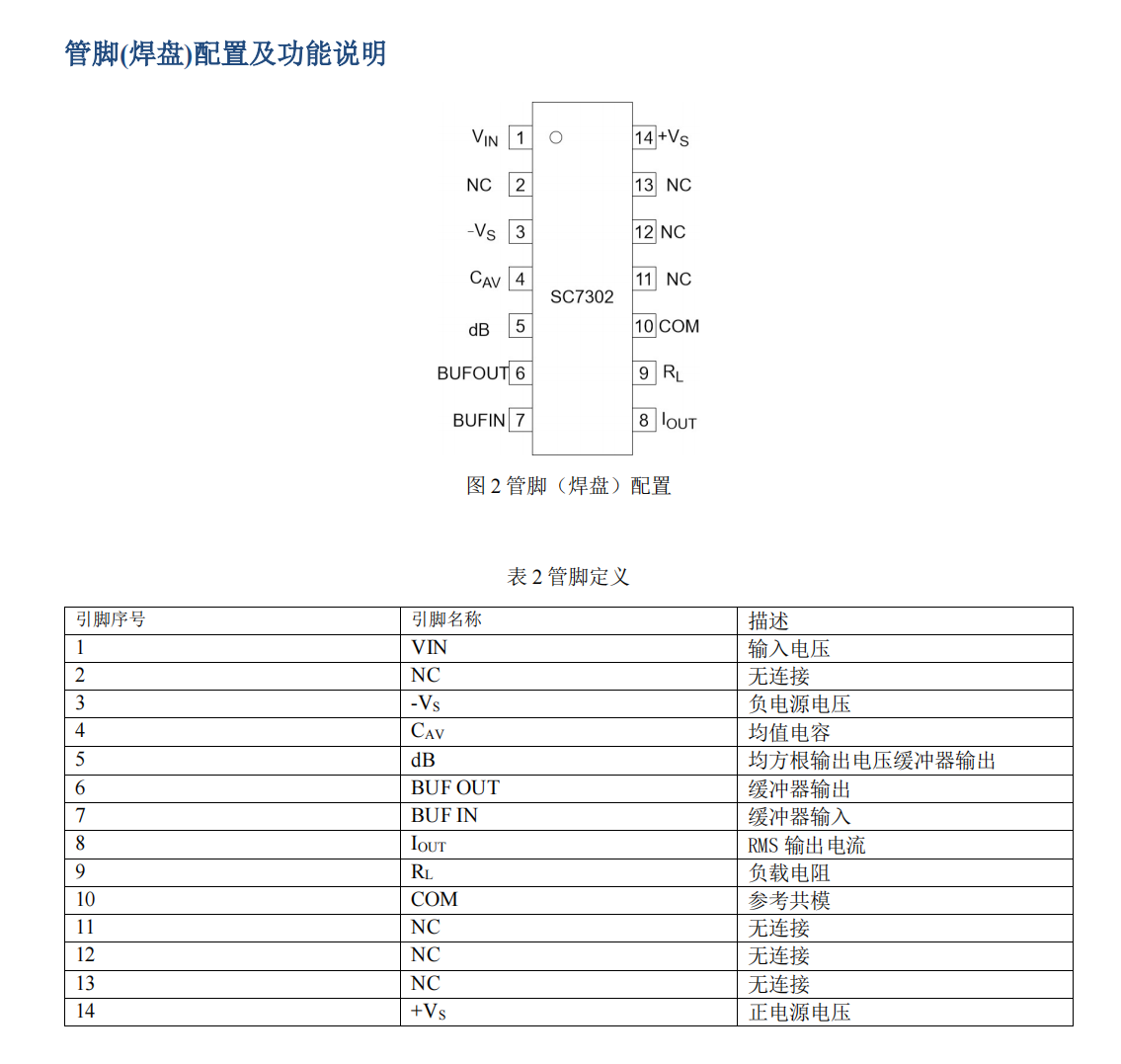

DIP-14 封装 19.8mmx6.35mmx3.8mm
应用场合
数字仪表
自动控制
