运算放大器(OPA)
SC7517可pin对pin兼容OPA354
SC751X 系列高速电压反馈 CMOS 运算放大器专为视频应用和其他需要宽带宽的应用而设计。可pin对pin兼容OPA354。
单位增益稳定，可以输出大电流。差分增益为 0.02%，而差分相位为 0.09°。静态电流仅为每通道 5mA。
SC751X 系列运算放大器针对低至 2.7V (±1.35V) 和高达 5.5V (±2.75V) 的单电源或双电源供电运行进行了优化。共模输入范围超出电源供电范围。电源轨的输出摆幅在 100mV 以内，从而支持宽动态范围。
得益于高压摆率专利技术，该产品的大信号响应速度更快，收敛也更稳定。

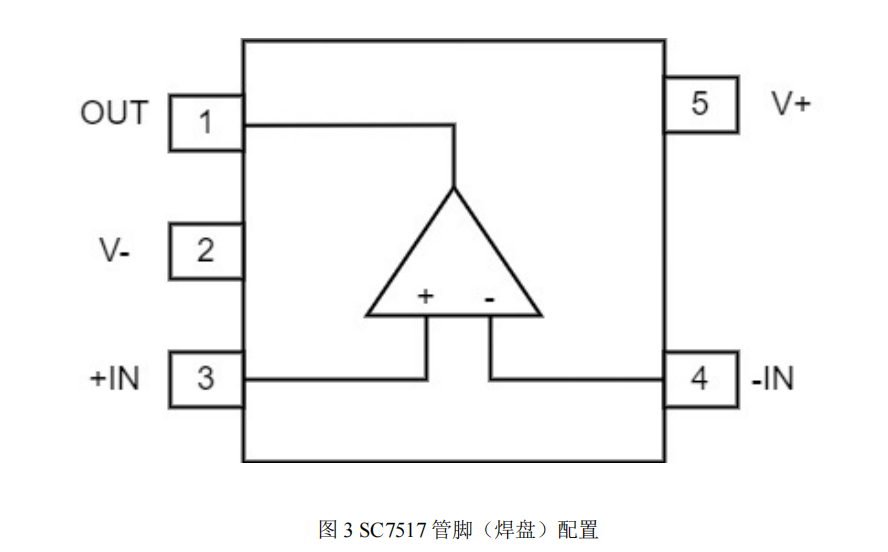

单通道 SC7517 采用 SOT-5 封装，双通道 SC7510 采用 MSOP-8 封装, 四通道 SC7518 采用TSSOP-14 封装。多通道版本电路完全独立，可将通道间串扰降到最低。全部功能的工作温度范围为–40°C 至+125°C。
产品特色
压摆率增强专利技术：输出信号 3.3Vpp 时，上升压摆率 233V/us ，下降压摆率 250V/us
输入失调低：典型值＜1mV
高开环增益：典型值 100dB
低输入偏置电流
轨至轨 I/O
支持过流保护
主要性能
单位增益带宽：258MHz
高带宽：126MHz GBW
高压摆率：233V/μs
低噪声：7.5 nV/√Hz
轨至轨 I/O
高输出电流：＞100mA
差分增益：0.02%；差分相位：0.09°
0.1dB 增益平坦度：40MHz
低输入偏置电流：3pA
静态电流：5mA
热关断
应用场合
过流保护
电源范围：2.5V 至 5.5V
视频处理
超声波
光网络、可调激光器
光电二极管跨阻放大器
有源滤波器
模数(A/D)转换器输入缓冲器
数模(D/A)转换器输出放大器
条形码扫描器
通信
