高速运算放大器
MS8051可Pin to Pin兼容AD8051
MS805x 系列为轨到轨输出的电压反馈运算放大器，具有易用、低成本等特点。可Pin to Pin兼容AD8051。相比于典型的电流反馈放大器，在带宽和转换率有更大的优势，并同时具备宽的输入共模电压范围和大的输出电压摆幅，这使得该系列芯片可以在低至 2.5V 的单电源下使用。可替代（LTC6246，ADA4891-1）基本都是pin to pin。
虽然为低成本，MS805x 系列芯片拥有出色的整体性能，它有250MHz(G=+1)的大带宽的同时 0.1dB 带宽达到了 37MHz(G=+2)，并且每个放大器只有 4.3mA 的低功耗。
MS805x 系列的低失真和快速建立特性使得它成为 A/D 和 D/A缓冲器的理想选择。所有的特性工作温度范围为-40°C 到 125°C。
主要特点
轨道对输出
2mV 的失调电压
高速
-3dB 带宽（G=+1）：250MHz
转换率：130V/μs
0.1%建立时间：58ns
工作电压范围：2.5V 到 5.5V
输入电压范围（Vs=5V）：-0.2V 到+3.8V
出色的视频特性（RL=150Ω，G=+2）
0.1dB 增益平坦度：37MHz
差分增益误差：0.03%
差分相位误差：0.08°
低功耗:每个运放 4.3mA 的工作电流
应用
图像
光电二极管前置放大器
专业视频设备和照相设备
手持设备、DVD/CD
基站
有源滤波
模数转换

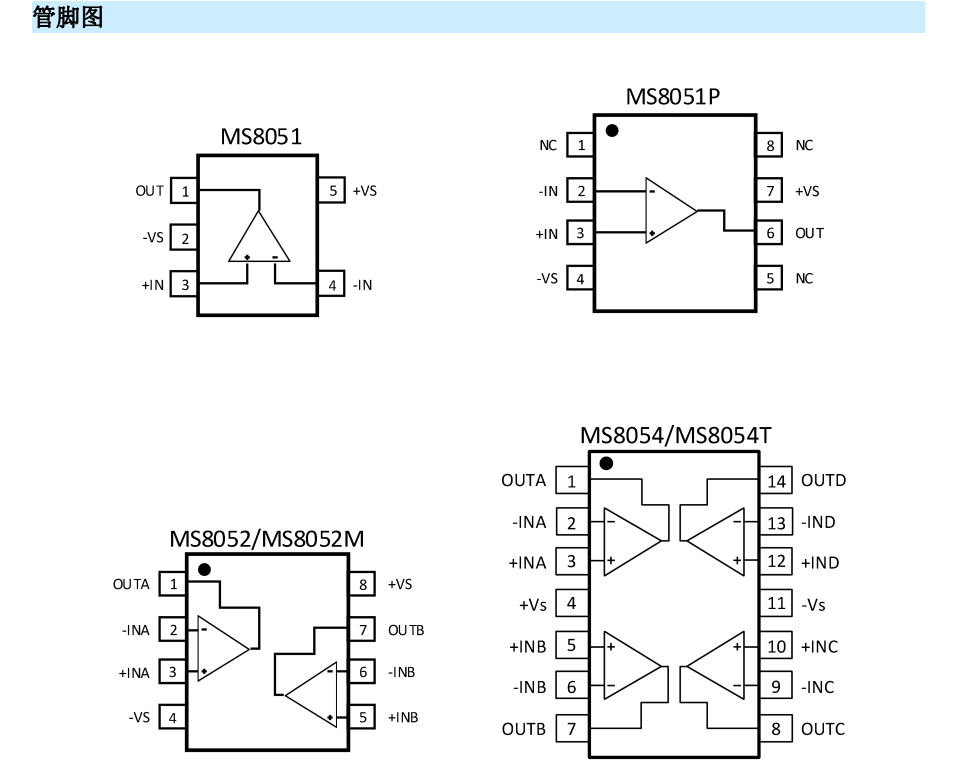

产品规格分类
| 产品 | 封装形式 | 丝印名称 |
| MS8051 | SOT23-5 | 8051 |
| *MS8051P | SOP8 | MS8051P |
| MS8052 | SOP8 | MS8052 |
| MS8052M | MSOP8 | MS8052M |
| MS8054 | SOP14 | MS8054 |
| *MS8054T | TSSOP14 | MS8054T |
